Linia powrotna taśmy maszyny do oklejania krawędzi: zautomatyzowane „centrum cyrkulacyjne” dla procesów oklejania krawędzi mebli panelowych

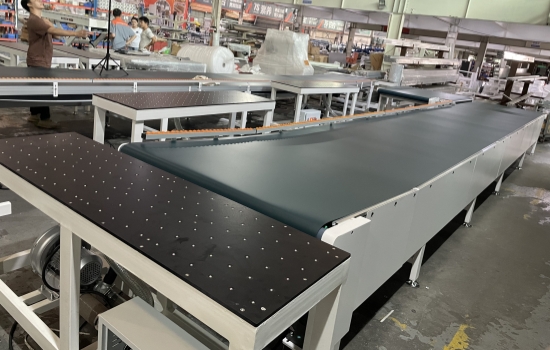

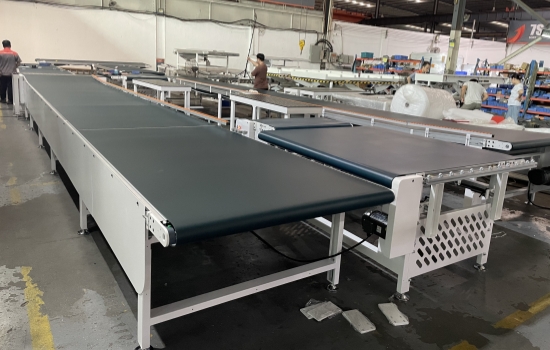

Linia powrotna taśmy maszyny do oklejania krawędzito zautomatyzowane urządzenie transportujące zaprojektowane specjalnie do współpracy z okleiniarkami. Wykorzystuje taśmę jako główny środek transportu i wykorzystuje strukturę „okrągłego powrotu”, aby umożliwić automatyczną zmianę kierunku, przenoszenie,

i wtórne obciążenie płyt po oklejeniu krawędzi.

Urządzenie to całkowicie zastępuje tradycyjną metodę ręcznego przenoszenia paneli, służąc jako kluczowy element łączący procesy oklejania krawędzi i poprawiający wydajność produkcji. Jest szeroko stosowany w scenariuszach przetwarzania na dużą skalę, takich jak dostosowywanie całego domu i produkcja mebli.

Podstawowe funkcje: Rozwiązywanie problemów związanych z wydajnością i pracą w procesach oklejania krawędzi

1. Zautomatyzowany transport okrężny:

 Gdy okleiarka zakończy oklejanie panelu pojedynczą krawędzią, linia powrotna taśmy może bezpośrednio przenieść panel do mechanizmu zmieniającego kierunek bez konieczności ręcznej obsługi.

 Następnie panel jest automatycznie powracany do strony zasilającej okleiniarki, tworząc zamkniętą pętlę operacji „oklejanie krawędzi → powrót → ponowne oklejanie krawędzi”.

 Jeden pracownik może obsługiwać jedną okleiniarkę, aby wykonać oklejanie wielu krawędzi, redukując koszty pracy o ponad 60%.

2. Stabilna ochrona panelu:

  Jako medium transportowe stosowane są odporne na zużycie i antypoślizgowe pasy (np. z materiału PU). W połączeniu z rolkami dociskowymi i przegrodami prowadzącymi, panele są równomiernie obciążone i stabilnie poruszają się podczas transportu.

  Zapobiega to kolizjom krawędzi i zadrapaniom powierzchni spowodowanym ręczną obsługą, dzięki czemu szczególnie nadaje się do delikatnych powierzchni, takich jak panele drzwiowe z PET i panele z folii przyjemnej w dotyku.

3. Elastyczne dopasowanie do potrzeb produkcyjnych:

  Obsługuje regulację prędkości od 0 do 1000 mm/min, którą można dokładnie dopasować do rytmu obróbki okleiniarki.

  Dzięki modułowej konstrukcji można go dostosować do paneli o grubości 3-50 mm i maksymalnych wymiarach 2,4m × 1,2m.

  Dodatkowo można go dostosować do układów „w kształcie litery U”, „w kształcie litery L” i innych, aby dopasować je do różnych przestrzeni warsztatowych.

4. Podłączenie do zautomatyzowanych linii produkcyjnych:

  Można ją połączyć z wieloma okleiniarkami, centrami obróbczymi CNC lub automatycznymi maszynami ładującymi, tworząc w pełni zautomatyzowaną linię produkcyjną obejmującą „cięcie paneli → oklejanie krawędzi → wiercenie”.

  Niektóre modele z najwyższej półki obsługują połączenie z systemami MES, umożliwiając monitorowanie w czasie rzeczywistym prędkości transportu i ilości paneli, co ułatwia zarządzanie produkcją.

Scenariusze zastosowań: skupienie się na podstawowych potrzebach „oklejania wielu krawędzi”

Zastosowanie linii powrotnej taśmy jest wysoce skoncentrowane w scenariuszach przetwarzania wymagających oklejania wielokrawędziowego, co czyni ją „niezbędnym wyposażeniem” do produkcji mebli:

1. Oklejanie wielokrawędziowe za pomocą okleiniarki jednokrawędziowej:

  W przypadku użycia z w pełni automatyczną okleiarką do wykonania 2-4 procesów oklejania paneli (np. czterokrawędziowe oklejanie paneli bocznych szafek),

  powrót panelu za pomocą przewodu powrotnego taśmy po pierwszym oklejeniu krawędzi. Pracownicy muszą jedynie dostosować kierunek panelu, aby rozpocząć drugie oklejanie krawędzi, bez konieczności ręcznej obsługi w trakcie całego procesu.

2. Zautomatyzowana produkcja z połączeniem wielu urządzeń:

  W ekskluzywnych fabrykach łączy dwie okleiniarki tworząc „linię dwumaszynową” – jedna maszyna odpowiada za oklejanie długich boków paneli,

  a drugi dla krótkich boków. Linia powrotna taśmy realizuje transfer pośredni, umożliwiając bezobsługową obróbkę „jednorazowego załadunku, czterokrawędziowego oklejania”.

3. Efektywne transportowanie paneli wielkogabarytowych:

  W przypadku paneli o dużych rozmiarach, takich jak panele drzwi szaf i paneli szafek telewizyjnych, skoordynowane przenoszenie wielu pasów zapobiega zwiotczeniu i deformacji paneli.

  W połączeniu z sekcjami transportu pochyłości i rolkami pomocniczymi zapewnia stabilny powrót dużych płyt bez uszkodzeń.
