Automatyczna maszyna do zamykania pudełek

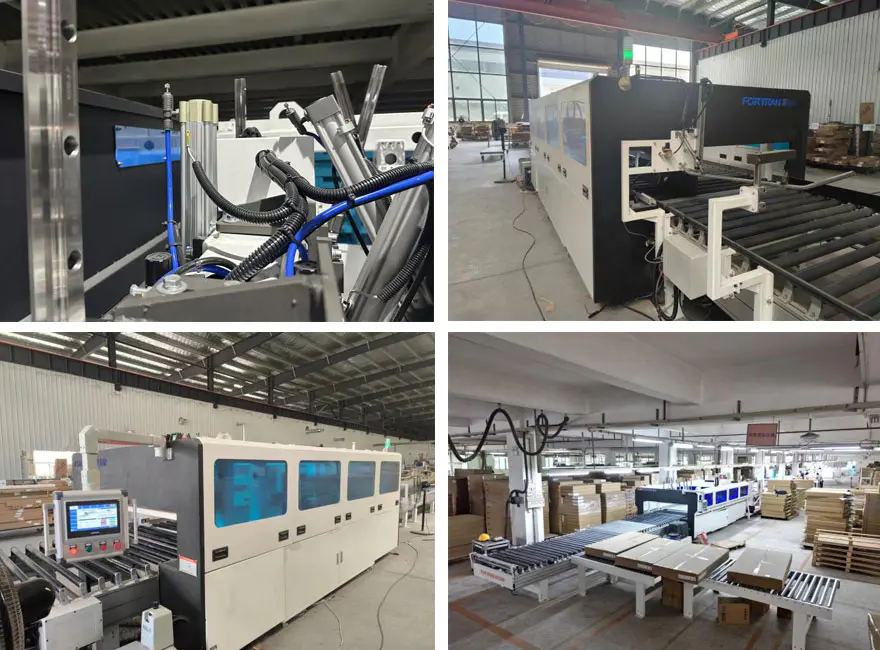

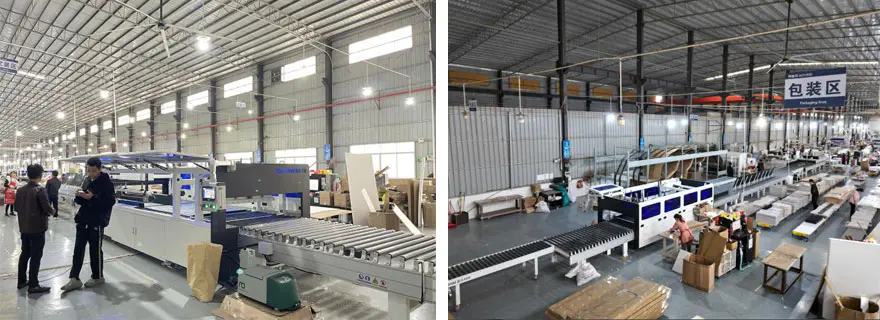

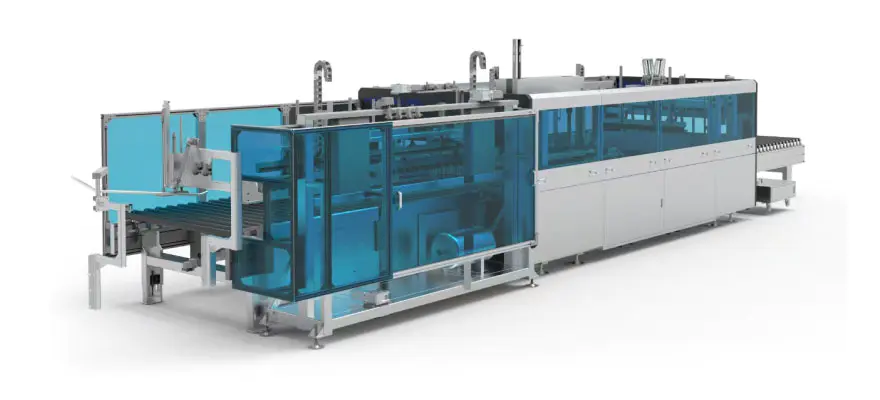

Obraz maszyny

Specyfikacje maszyny

Wymiary dł.*szer.*wys.(mm)	Masa własna maszyny (kg)	Zasilanie (kW)	Przenoszenie ładunku （kg）	Wysokość robocza (mm)
10200*2200*2260	Około 3200kg	10.9	50	800±50

Parametry przetwarzania

Długość przetwarzania kartonu (mm)	Szerokość przetwarzania kartonu (mm)	Wysokość przetwarzania kartonu (mm)	Wydajność uszczelnienia (cykle/min)	Grubość papieru falistego (mm)
300-2900	200-1200	(Grubość panelu drewnianego 18) 20-280	4-8	2,5-6

1. Podstawowe elementy: szybkoschnąca maszyna do klejenia na gorąco Eva; silnik serwo; reduktor planetarny; dalmierz laserowy; pasek synchroniczny; łożysko blokowe; silnik o zmiennej częstotliwości; reduktor przekładni ślimakowej;
2. W rolkach przenoszących zastosowano importowane tuleje z gumy PCV, które są zarówno elastyczne, jak i trwałe;
3. Mechanizm liniowy zaklejarki prowadzony jest przez precyzyjne prowadnice liniowe, zapewniające wysoką niezawodność i trwałość;
4. Zasilanie zacisków i pistoletów do klejenia zapewniają bardzo precyzyjne serwomotory, które są łatwe w sterowaniu i zwiększają precyzję sprzętu;
5.Maszynę można używać jako samodzielną jednostkę lub zintegrować z niestandardową linią pakowania do domu, oferując wszechstronne i elastyczne opcje użytkowania.

1. Użycie
A. Ta automatyczna maszyna do zamykania pudełek służy do uszczelniania wysokiej klasy pudełek do pakowania mebli.
B. Urządzenie to służy do zaklejania kartonów modeli M/A-0410 i M/A-0419.
C. Najpierw przykleja się spód kartonu, następnie umieszcza się w nim pakowane przedmioty i materiały wyściełające, po czym następuje maszynowe zgrzewanie.

2. Ogólna zasada działania
Całe urządzenie podzielone jest na pięć sekcji: część maszyny pomiarowej, sekcja maszyny buforowej zasilającej, sekcja zgrzewarki tuneli, sekcja maszyny przejściowej i sekcja zgrzewarki popychacza.

A. W trakcie pracy zapakowane kartony z wypełnionym towarem wchodzą z sekcji maszyny pomiarowej wzdłuż krawędzi odniesienia. Czujnik szerokości na wejściu mierzy w przybliżeniu szerokość kartonu. Gdy karton dotrze do końca sekcji maszyny pomiarowej, zostaje zatrzymany przez urządzenie przegrodowe. Aktywne urządzenie zaciskowe dokładnie mierzy szerokość kartonu, a urządzenie z płytą wysokodociskową dokładnie mierzy wysokość kartonu. Następnie karton przemieszcza się z sekcji maszyny pomiarowej, przez sekcję maszyny buforującej do wejścia do sekcji zgrzewarki tunelowej.

B. Kiedy karton wchodzi do sekcji zgrzewarki tunelowej, pistolet do klejenia na wejściu nakłada klej termotopliwy na całej długości kartonu. Następnie przechodzi przez kanał uszczelniający, który składa się z zespołu pręta składanego, mechanizmu dociskowego, mechanizmu pasa bocznego i mechanizmu pasa przeciwwagi – kończąc uszczelnienie długiego boku.

C. Karton ze zgrzanym długim bokiem przesuwa się do sekcji maszyny przejściowej i zostaje zatrzymany przez przednią przegrodę na wejściu do sekcji zgrzewarki popychającej. Następnie pierwszy krótki bok jest klejony i uszczelniany przez urządzenie natryskowe, urządzenie z przednią płytą dociskową i urządzenie z przednią płytą uszczelniającą. Po zgrzaniu pierwszego krótkiego boku karton wchodzi do sekcji zgrzewarki popychającej i cofa się, gdzie zostaje zatrzymany przez tylną przegrodę. Drugi krótki bok jest następnie klejony i uszczelniany przez urządzenie natryskowe, urządzenie z tylną płytą dociskową i urządzenie z tylną płytą uszczelniającą. W tym momencie cały proces zgrzewania kartonu zostaje zakończony i karton wysuwa się z sekcji zgrzewarki popychającej.

D. Ta metoda zaklejania kartonów, która rozpoznaje szerokość pudełka, może skutecznie zaklejać kartony o różnych rozmiarach podczas procesu podawania, bez konieczności wprowadzania wymiarów pudełek.

E. W przypadku zaklejania partii kartonów o tych samych wymiarach, urządzenie może przełączyć się w tryb wsadowy. Po zmierzeniu szerokości pierwszego kartonu i zastosowaniu tej wartości do całej serii, sekcja zgrzewarki tunelowej dostosowuje wielkość kanału i utrzymuje ją na niezmienionym poziomie, poprawiając w ten sposób skuteczność zgrzewania. Maksymalna szybkość może wynieść do 8 paczek na minutę.

Struktura funkcjonalna

NIE.	Przedmiot	Funkcja
1	Podajnik sekcji przedniej	Osiągnij funkcję podawania paczek, szybko, dokładnie i sprawnie dostarczając paczki do wyznaczonych stanowisk. Belka główna wykonana jest ze stali węglowej i pokryta tworzywem sztucznym. Aby zapewnić dokładne ustawienie opakowań, stosuje się stały mechanizm prowadzący i wyrównujący, który prowadzi opakowania na miejsce
2	Urządzenie do pomiaru wysokości	Aluminiowe bloki prasujące mierzą wysokość opakowań za pomocą elektronicznych czujników wagowych i cylindrów pneumatycznych, a następnie dane są przesyłane z powrotem
3	Okładka	Zwiększając estetykę sprzętu, zapewniając jednocześnie pewien stopień ochrony, cała konstrukcja jest wykonana głównie z giętych płyt ze stali węglowej pokrytych tworzywem sztucznym. Został dodatkowo wzmocniony specjalistycznymi profilami aluminiowymi i panelami akrylowymi w kolorze królewskiego błękitu.
4	Stojak	Rama maszyny jest wytwarzana poprzez spawanie prostokątnych rur i blach stalowych, a następnie precyzyjną obróbkę. Zapewnia to wysoką dokładność montażu i precyzję działania, gwarantując długą żywotność i dobrą stabilność sprzętu
5	Urządzenie gruczołowe	Skutecznie dociska górną pokrywę kartonu przygotowując go do późniejszego procesu zaklejania.
6	Przód i Przegrody tylne	Umożliwia pozycjonowanie opakowania. Łożyska liniowe w połączeniu z chromowanymi wałami zapewniają liniowe prowadzenie. Wielostopniowe siłowniki pneumatyczne sterowane są oddzielnie i w połączeniu z systemem klejenia umożliwiają dwustopniową regulację wysokości. Zapewnia to zarówno jakość procesu klejenia, jak i skutecznie utrzymuje opakowanie w określonej pozycji, zapewniając dokładne pozycjonowanie.
7	Urządzenie do pomiaru szerokości	Poziomy układ napędowy wykorzystuje silniki o wysokiej precyzji w połączeniu z reduktorami, aby zapewnić stabilność układu przeniesienia napędu. Odpowiada przede wszystkim za złożenie górnych klap kartonu w celu dokończenia czynności zgrzewania. Mechanizm wykorzystuje prowadnice liniowe do kierowania ruchem liniowym, a moc dostarczają cylindry pneumatyczne i zawory sterujące wieloma prędkościami regulujące obieg powietrza, aby osiągnąć szybką i stabilną pracę.
8	Części mechaniczne płyty dociskowej z podwójnym cylindrem	Odpowiada przede wszystkim za złożenie górnych klap kartonu w celu dokończenia czynności zgrzewania. Mechanizm wykorzystuje prowadnice liniowe do kierowania ruchem liniowym, napędzane cylindrami pneumatycznymi i regulowane wieloma zaworami regulacji prędkości w obiegu powietrza, aby zapewnić szybką i stabilną pracę.
9	Mechanizm gruczołowy	Odpowiada głównie za zabezpieczenie górnej pokrywy kartonu, aby zapobiec przesuwaniu się paczki. W mechanizmie zastosowano prowadnice liniowe do kierowania ruchem liniowym, a mimośrodowa konstrukcja cylindra pneumatycznego zapewnia lepszą stabilizację opakowania.
10	Natryskiwanie kleju na krótkich krawędziach systemu	Szyna prowadząca odpowiada za liniowe prowadzenie całego mechanizmu tam i z powrotem. Precyzyjny silnik serwo zapewnia stabilne źródło zasilania, a zastosowanie znanej, krajowej marki reduktorów planetarnych dodatkowo zapewnia niezawodną moc wyjściową w długim okresie. Prowadnicę liniową montuje się w pozycji odwróconej, co zapobiega spryskaniu jej klejem, zapewniając czyste i stabilne prowadzenie.
11	Maszyna z wyrzutem tylnym	Aby osiągnąć funkcję rozładunku paczki, zastosowano dwustopniowy system zasilania, który szybko, dokładnie i skutecznie dostarcza paczkę. Belka główna wykonana jest ze stali węglowej i pokryta tworzywem sztucznym.
12	System maszyny do klejenia	Szybkoschnąca maszyna do klejenia na gorąco Eva może natryskiwać klej w sposób ciągły i przerywany. Jest w pełni funkcjonalny, łatwy w konfiguracji i wygodny w obsłudze.
13	Mechanizm dociskowy	Serwosilnik napędza reduktor w celu obracania windy, osiągając precyzyjne pozycjonowanie w pionie. Cylindry pneumatyczne służą do zmniejszenia masy i zagęszczenia opakowania, zapewniając stabilny i płynny ruch do przodu.
14	Boczna grupa nacisku	Cylindry pneumatyczne i prowadnice liniowe przesuwają się do pozycji i dociskają karton. Materiał teflonowy zapobiega przywieraniu kleju, zapewniając lepszą kompresję tektury.
15	Zespół wspornika bocznego	Serwosilnik napędza reduktor w celu obracania kół zębatych, a prowadnice liniowe zapewniają przekładnię, zapewniając precyzyjne pozycjonowanie boczne. W sekcji wyrównywania bocznego zastosowano rolki teflonowe, aby zapewnić stałą prędkość.
16	Część uszczelniająca środkowej części	W przekładni rolkowej sekcji środkowej zastosowano dwustopniowy układ napędowy, co poprawia efektywność podawania paczek i zmniejsza odległość stanowisk oczekujących.
17	Karmienie wstępnie składaną strukturą	Struktura wstępnego składania paszy z podnoszonym stałym wspornikiem, za pomocą precyzyjnego podnoszenia śruby napędowej reduktora napędzanej serwo; górna pokrywa i dolne ciśnienie za pomocą śruby napędowej reduktora napędzanej serwomotorem precyzyjna kontrola pozycji podnoszenia w celu osiągnięcia pozycji na wysokości kartonu; składana rolka krawędziowa za pomocą reduktora napędzanego serwomotorem sterowanie śrubą napędową sterowanie cylindrem podnoszącym składana rolka krawędziowa niższe ciśnienie w celu uzyskania papierowej powłoki długa krawędź papierowa powłoka do wcześniejszego wstępnego składania krawędzi, dzięki czemu pudełko zgrzewające jest bardziej gładkie;

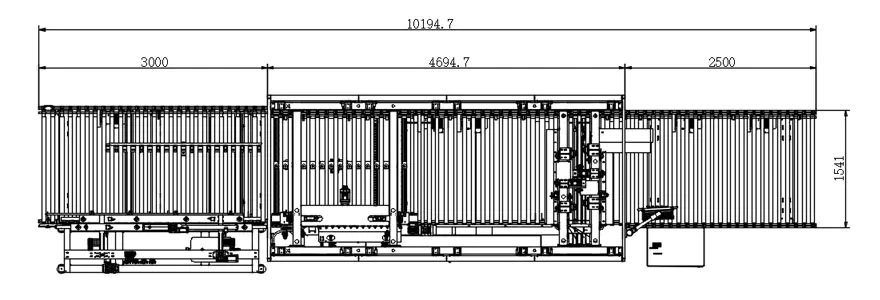

Rysunki w trzech widokach

Schematyczny diagram trybu procesu produkcyjnego

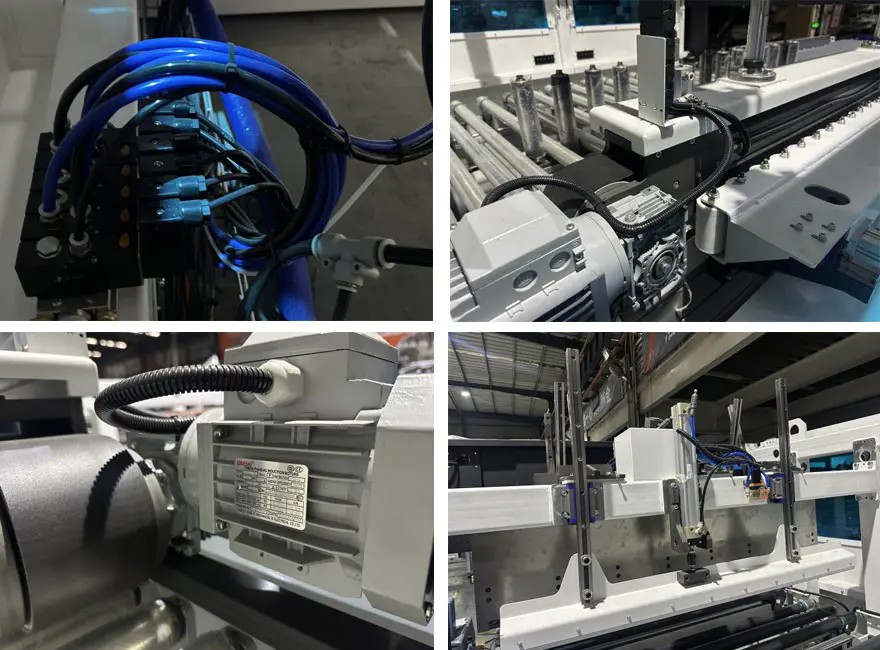

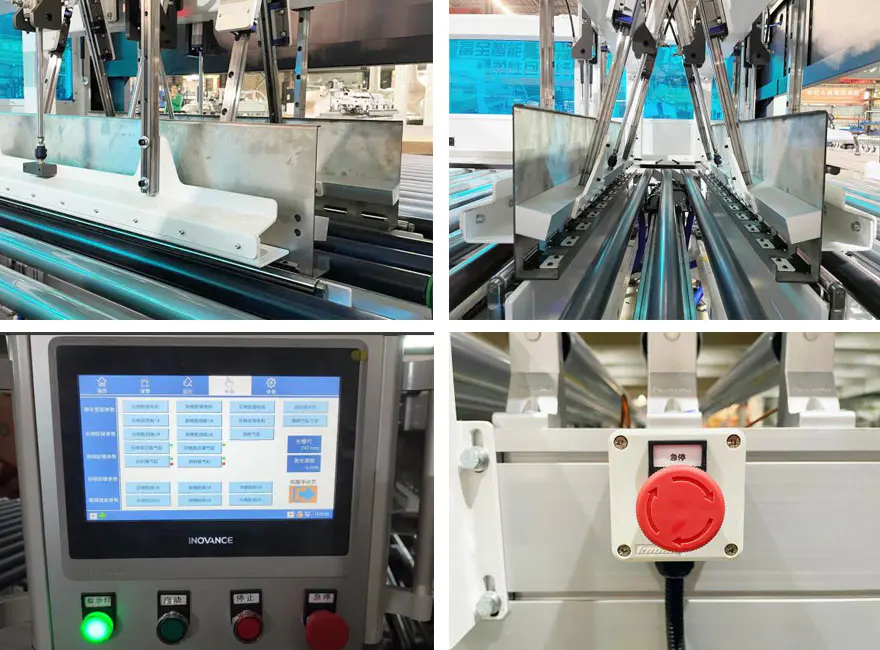

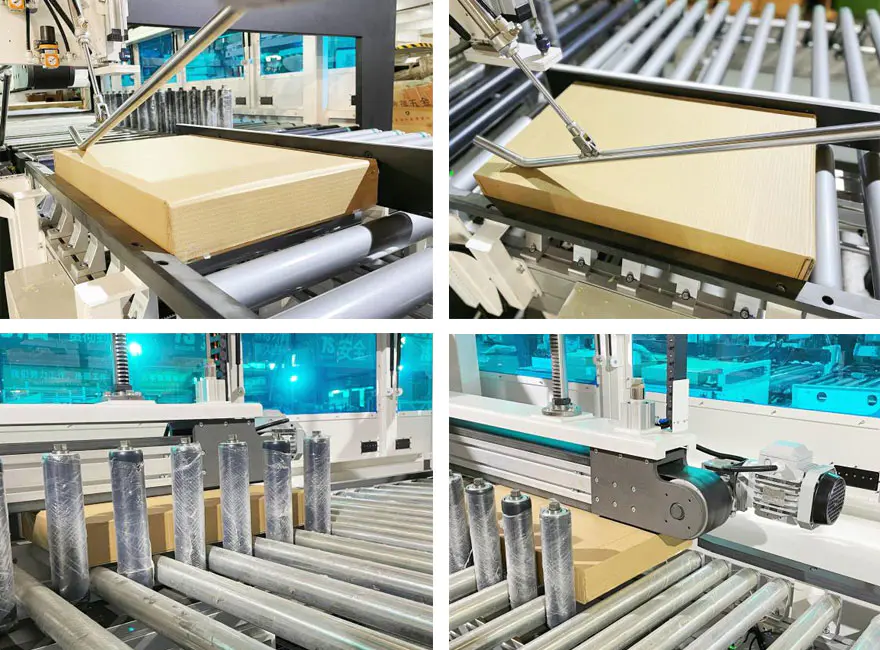

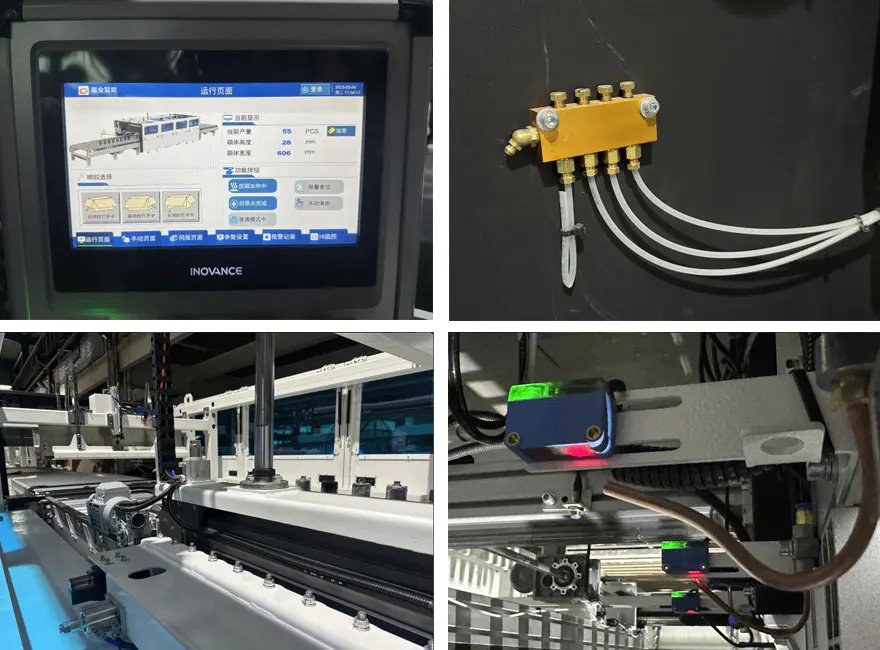

Szczegółowe obrazy

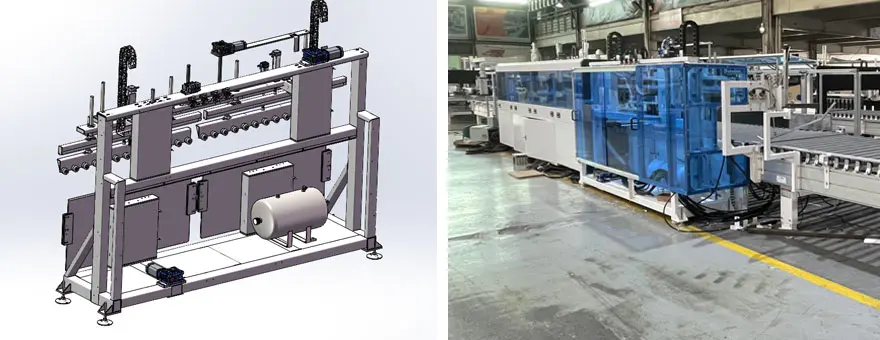

Wstępnie składana konstrukcja

Lista części zużywalnych i materiałów eksploatacyjnych

1. Lista części do noszenia

NIE.	Przedmiot	Dane techniczne	Sugerowana ilość	Numer U8
1	Wałek PTEE	BZ-LFXJ-01-03-01-01	2
2	Dwustronny kołek M16	BZ-FXJ-G-015	2
3	Teflonowe koło dociskowe		4
4	Pasek dociskowy (typ z podwójną prowadnicą)	95-L3990 （Grubość3）	1
5	Boczny pas wyrównujący (typ z potrójną prowadnicą)	195-L3742 （Grubość3）	1
6	Zdejmij elastyczny pasek	392*20*1,5	15
7	Zawór redukcyjny ciśnienia	GR20008F1	1
8	Zawór dławiący wlotowy	PSL8-02A	1
9	Połączenie pływające	F-M16X125F	4
10	Cylinder	SAI 50X350S	1
11	Cylinder	SAI50x300S	1
12	Suwak	HGW30CC	1
13	Wspornik do montażu łożyska liniowego	LHBBW20	1
14	Łączony pas synchroniczny z rdzeniem stalowym	S8M-3984-25 (otwarty)	1
15	Suwak	HGH25CA	1
16	Bezszwowy pas synchroniczny ze stalowym rdzeniem	30-S8M-800	1
17	Bezszwowy pas synchroniczny ze stalowym rdzeniem	30-S8M-872	1
18	Przełącznik magnetyczny	HX-31R-2M	2
19	Zawór elektromagnetyczny	4V210-08B	3
20	Gumowy amortyzator	SE-15 (niebieski)	3
21	Przekaźnik wtykowy	RXM4LB2BD	1
22	Podstawa przekaźnika	RXZE1M4C	1
23	Przekaźnik	RXT-F01	3
24	Przełącznik zbliżeniowy	IME08-02BPOZT0S	1

2.Lista materiałów eksploatacyjnych

NIE.	Przedmiot	Dane techniczne	Sugerowana ilość	Numer U8
1	Siatka filtra jednostki głównej	133272	1
2	Uszczelka gardła	127028	6
3	Siatka filtra pistoletu natryskowego	126150	3
4	Moduł dysz AX	167400	6
5	Zawór elektromagnetyczny 24V	150236	6
6	Uszczelka dyszy	100368	12
7	Stalowa uszczelka przewodu	107332	6
8	Dysza kątowa 0,5MM	130897	4
9	Igła	500661	1
10	Zestaw naprawczy pompy tłokowej	112757	1
11	Zestaw naprawczy dyszy AX	167414	6
12	Zestaw zaworu zwrotnego	163008	1
