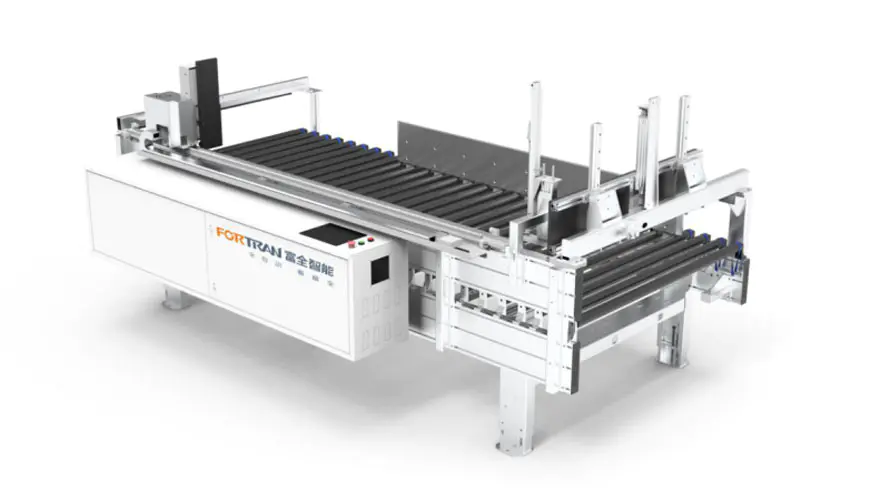

Zintegrowana inteligentna stacja pomiarowa

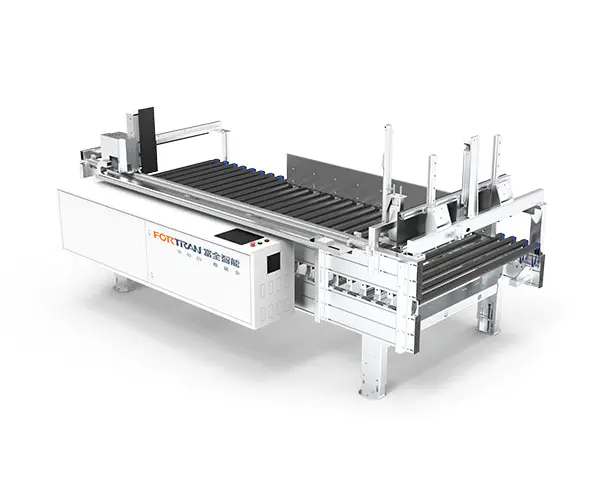

Ogólny obraz maszyny

Parametry sprzętu

Wymiary całkowite L*W*H(mm)	Waga sprzętu (kg)	Pomiar nośności (kg/㎡)	Całkowita moc (kW)	Dokładność pomiaru (mm)	Wysokość stołu warsztatowego (mm)
3500*1960*1800	800	50	2.25	±0,5	800±50

Pomiar parametrów

Długość płyty Zakres przetwarzania L (mm)	Szerokość płyty Zakres przetwarzania W (mm)	Grubość płyty Zakres przetwarzania H (mm)	Pomiar wydajności (razy/min)	Prędkość przenoszenia (m/min)
350-2800	200-1200	18-250	4-6	0-35 (regulowana konwersja częstotliwości)

1. Stopki są wycinane i wiercone laserem, co zapewnia precyzyjne położenie otworów. Są one gięte na giętarce CNC w celu uzyskania dokładnych kątów.
2. Stopy wykonane są z blach stalowych walcowanych na zimno trawionych o płaskich powierzchniach. Po śrutowaniu i piaskowaniu są pokrywane natryskowo w celu zapewnienia dużej odporności na korozję.
3. W stopach zastosowano ruchome, regulowane miseczki na stopy, zapewniające duże możliwości dostosowania do płaskości podłoża.
4. Rolki ocynkowane ogniowo pokryte są importowanymi z Włoch wężami, skutecznie zapobiegając zarysowaniom powierzchni przedmiotów obrabianych na skutek tarcia i zapewniając nienaruszone powierzchnie przedmiotu obrabianego.
5. Elastyczny napęd pasowy wytwarza niski poziom hałasu podczas pracy. Elastyczny pas ma wysoką wytrzymałość i długą żywotność.
6.Zarówno stopery, jak i płyty nośne wykonane są z laminatu kompaktowego, a płyty nośne z gładkich płyt PE, co zapewnia niski opór tarcia.
7. Zintegrowany projekt pomiaru długości i szerokości zmniejsza powierzchnię podłogi.
8. Sterowanie automatyczne umożliwia pomiar z dużą dokładnością, wysoką wydajnością i niską awaryjnością.

9. Szyna prowadząca mechanicznego urządzenia pozycjonującego wykorzystuje szynę prowadzącą Hiwin, charakteryzującą się wysoką precyzją, niskimi wibracjami i długą żywotnością. Przekładnia wykorzystuje przekładnię i zębatkę, aby zapewnić dużą prędkość i wysoką precyzję. W pozycjonowaniu zastosowano serwomotor, zapewniający precyzję, wydajność, prędkość, wysoki moment obrotowy i mały rozmiar.

Zintegrowana inteligentna stacja pomiarowa służy głównie do pomiaru długości, szerokości i grubości każdego pakietu desek w stosie przed pakowaniem. Mierzy najpierw długość, potem szerokość, a na koniec wysokość, z dużą szybkością, małą powierzchnią i wysoką wydajnością. Przyjmuje szeroką i grubą ramę z profilu aluminiowego, która jest elegancka i ma doskonałą stabilność.

Numer seryjny	Nazwa	Funkcja	Moduł

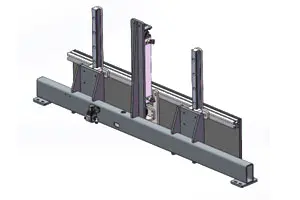

1	Zespół ruchomej belki do pomiaru długości	Precyzyjny serwomotor przenosi moc przez reduktor planetarny, zapewniając wysoki moment obrotowy, niski poziom hałasu i stabilną moc. Moc przekazywana jest przez synchroniczny wał i koła zębate, co zapewnia szybki ruch całego mechanizmu, poprawiając w ten sposób wydajność.

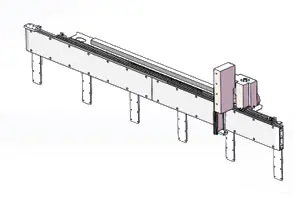

2	Zespół stałej płytki do pomiaru długości	Ten koniec służy jako płytka odniesienia pomiaru. Przegroda jest napędzana cylindrem pneumatycznym do podnoszenia w pionie i osiąga szybki i stabilny ruch liniowy za pomocą precyzyjnych szyn prowadzących Hiwin.

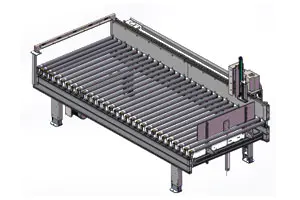

3	Rama przenośnika rolkowego pomiarowego	W rolkach zastosowano importowane z Włoch rolki pokryte gumą o gładkich i jasnych powierzchniach oraz wysokim tarciu, zapewniające absolutnie stabilne przenoszenie paczek i znacznie zmniejszające możliwość tarcia ślizgowego. Poddawane są one śrutowaniu i malowaniu natryskowemu w celu zapewnienia ogólnego wyglądu i sztywności ramy.
4	Zespół silnika rolkowego	Wykorzystuje importowane motoreduktory w celu zapewnienia trwałości. Moc przekazywana jest stabilnie na rolki poprzez synchroniczne koła pasowe i pasy synchroniczne.

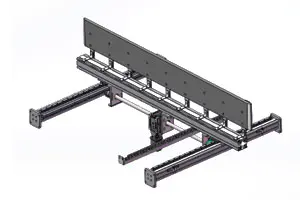

5	Mechanizm mocy pomiaru przekroju szerokości	Poziomy układ napędowy wykorzystuje precyzyjny serwomotor w połączeniu z precyzyjnym reduktorem, aby zapewnić stabilność układu przeniesienia napędu.

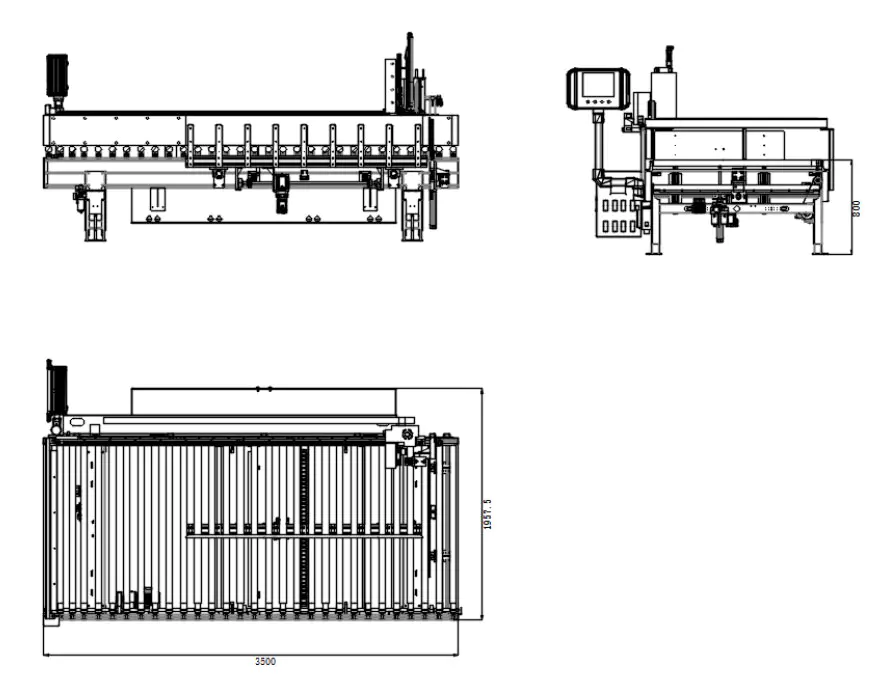

Rysunki w trzech widokach
