Maszyna do załadunku i rozładunku typu Gantry

1. Wprowadzenie do produktu

Maszyna do załadunku i rozładunku typu Gantry jest łatwa w obsłudze, a brama może być obsługiwana za pomocą jednego przycisku. Maszyna do załadunku i rozładunku typu Gantry jest prosta w obsłudze, co pozwala zaoszczędzić pracę i poprawić wydajność produkcji. Panel jest przenoszony na stół rolkowy pod maszyną do załadunku i rozładunku typu gantry, następnie chwytak suwnicy schodzi w dół do panelu, zasysając i przesuwając panel do ustawionej pozycji, a na końcu chwytak opuszcza się do najniższego punktu nastawy i poluzowuje panel.

2. Parametr produktu (specyfikacja)

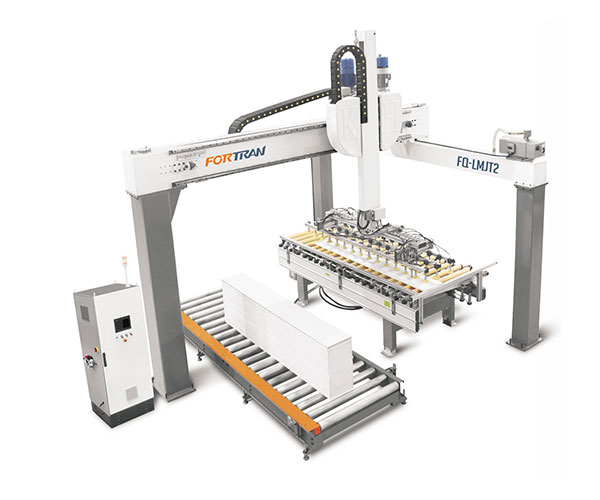

a. T type two-station bridge loader:

Model	FQ-LMJT2
Wymiar zewnętrzny	L4800 * W4800 * H4700mm
Długość panelu	300-2400mm
Szerokość panelu	300-1200mm
Ładowność	50kg/m²
Całkowita moc	9KW
Prędkość	4-5 razy/min
Główna wiązka	stal kwadratowa o wysokiej wytrzymałości
Element pneumatyczny	AirTAC
Urządzenie elektryczne	Schneidera
System sterowania PLC	Delta/ Inovanc
Szyna prowadząca	Hiwin

b. Dwustanowiskowa ładowarka mostowa

Model	FQ-LMJT2
Wymiar zewnętrzny	L4800 * W4800 * H4700mm
Długość panelu	300-2400mm
Szerokość panelu	300-1200mm
Ładowność	50kg/m²
Całkowita moc	9KW
Prędkość	4-5 razy/min
Główna wiązka	stal kwadratowa o wysokiej wytrzymałości
Element pneumatyczny	AirTAC
Urządzenie elektryczne	Schneidera
System sterowania PLC	Delta/ Inovanc
Szyna prowadząca	Hiwin

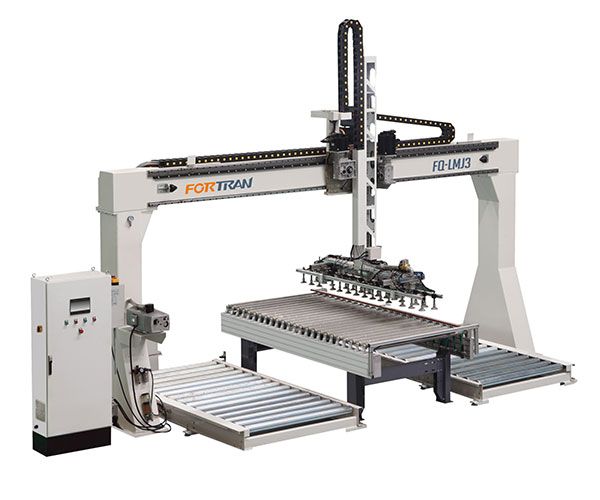

c. Trzystanowiskowa ładowarka mostowa:

Model	FQ-LMJ3
Wymiar zewnętrzny	L5800*W2200*H4700mm
Długość panelu	300-2400mm
Szerokość panelu	300-1200mm
Ładowność	50kg/m²
Całkowita moc	6KW
Prędkość	4-5 razy/min
Główna wiązka	stal kwadratowa o wysokiej wytrzymałości
Element pneumatyczny	AirTAC
Urządzenie elektryczne	Schneidera
System sterowania PLC	Delta/innowacja
Szyna prowadząca	Hiwin

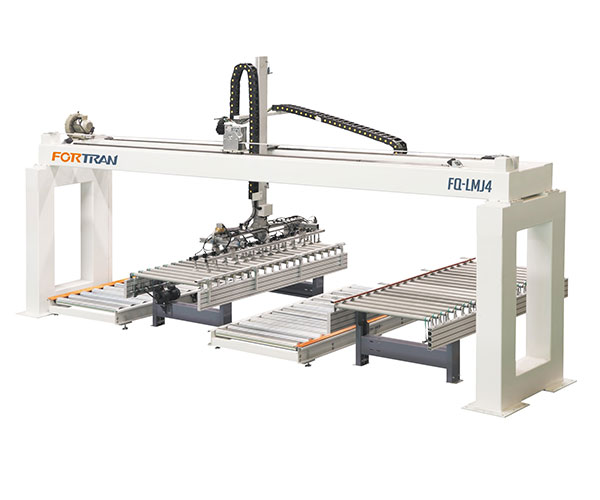

d. Czterostanowiskowa ładowarka mostowa:

Model	FQ-LMJ4
Wymiar zewnętrzny	dł.6800*szer.2200*wys.4700mm
Długość panelu	300-2400mm
Szerokość panelu	300-1200mm
Ładowność	50kg/m²
Całkowita moc	6KW
Prędkość	4-5 razy/min
Główna wiązka	stal kwadratowa o wysokiej wytrzymałości
Element pneumatyczny	AirTAC
Urządzenie elektryczne	Schneidera
System sterowania PLC	Delta/innowacja
Szyna prowadząca	Hiwin

1. Belka główna wykonana jest z kwadratowej stali o wysokiej wytrzymałości. Rama jest łączona z całą rurą kwadratową, przy dużym obciążeniu, aby zapewnić płynny proces pracy i stabilną konstrukcję.
2. Część łącząca jest precyzyjnie spawana przez japońskiego robota OTC i formowana jednocześnie.
3. Serwosilnik Tajwan Delta, kontrolujący przyssawkę w górę lub w dół, z płynnym ruchem poziomym.
4. Maszyna do załadunku i rozładunku typu Gantry przyjmuje wysokiej jakości skośną szynę prowadzącą. W porównaniu z prostą prowadnicą zębatą, skośna prowadnica zębata ma wyższą odporność na zużycie i lepszą zdolność smarowania.
