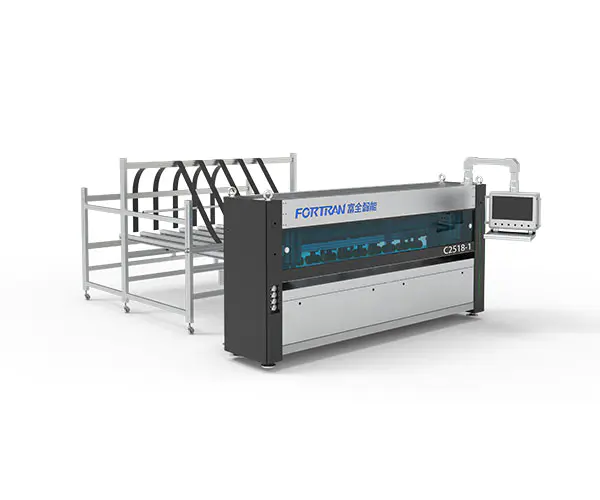

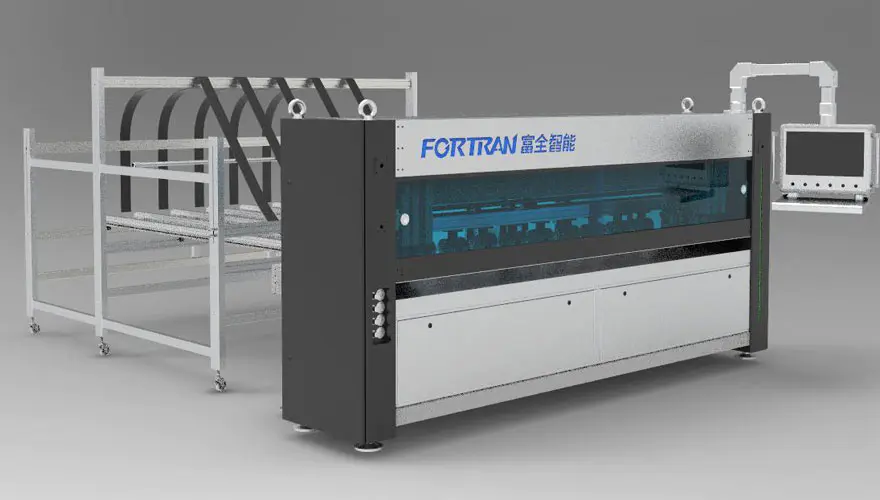

W pełni automatyczna maszyna do cięcia papieru

Specyfikacje maszyny

Wymiary dł.*szer.*wys.(mm)	Podstawowe specyfikacje	Zasilanie (kW)	Szybkość cięcia (M/min)	Wysokość robocza (mm)
6700*3650*3000	7 noży pionowych + 1 poziomy, z trybem podawania pojedynczego arkusza i podawania ciągłego arkusza	5.25	0-120	850

Parametry przetwarzania

Min. Długość cięcia L (mm)	Maks. Szerokość cięcia W (mm)	Grubość cięcia papieru falistego H (mm)	Precyzja odstępu ostrzy wzdłużnych (mm)	Wydajność (szt./min)
300	2500	2,5-6,5	±1,5	0-12

W pełni automatyczna maszyna do cięcia papieru służy do ciągłego przetwarzania papieru falistego i pojedynczych arkuszy o stałej długości w celu produkcji kartonów składanych. Maszyna wykonuje bigowanie zarówno w kierunki poprzeczne i wzdłużne, cięcie przerywane i obróbka cięcia na papierze falistym. Cięcie o stałej długości pozwala zarówno na produkcję masową, jak i na zamówienie produkcji. Maszyna może pracować jako samodzielna jednostka lub jako początkowa część linii pakującej.

NIE.	Przedmiot	Cechy	Model

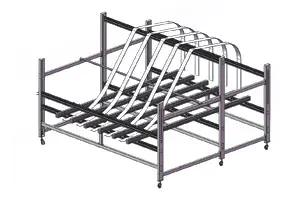

1	Stojak do przechowywania papieru	Regał do przechowywania papieru wykonany jest z płyty trawiącej w procesie gięcia, charakteryzujący się prostą konstrukcją i niezawodną konstrukcją. Jest malowany, aby zapewnić atrakcyjny wygląd i doskonałą odporność na rdzę. Standardowa konfiguracja obejmuje stojak na ciągły materiał kartonowy i jednowarstwową listwę przepływową do podawania tektury.
2	Struktura ramy	Rama wykonana jest w procesie precyzyjnej obróbki po zespawaniu prostokątnych rur stalowych i blach stalowych. Zapewnia wysoką dokładność montażu i precyzję działania, gwarantując długą żywotność i doskonałą stabilność sprzętu.

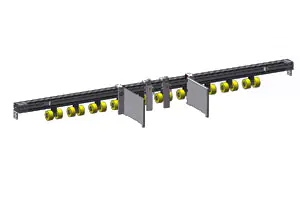

3	Mechanizm napędowy	Koło dociskowe podawania wykonane jest z materiału PU, o jasnej i pięknej powierzchni oraz tarciu, które może skutecznie poprawić niezawodność transportu tektury. Tymczasem bęben trakcyjny jest importowany z Niemiec, trwały i trwały, można go ręcznie regulować i mocować z boku.
4	Struktura przekrojowa	Moc zapewnia bardzo precyzyjny serwomotor w połączeniu z reduktorem i synchronicznym mechanizmem kołowym, który pozwala na szybkie i precyzyjne pozycjonowanie, zapewniając tym samym dokładność cięcia kartonu;
5	Zespół cięcia wzdłużnego	Mechanizm ten składa się głównie z siedmiu zestawów uchwytów noży. Serwo poprzecznego paska noży napędza pozycjonowanie noża wzdłużnego, co może spełnić wymagania wydajnej pracy, zapewniając jednocześnie trwałość.

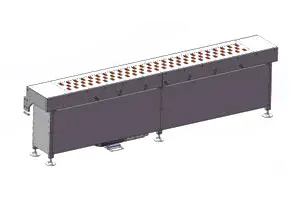

6	Regulowane urządzenie do przechowywania	Rolki sterowane są za pomocą serwomotoru i reduktora prędkości. Aby poprawić dokładność i wydajność działania, stosujemy precyzyjny reduktor prędkości z przekładnią stożkową wyposażony w precyzyjny silnik serwo. Zastosowano próżniową konstrukcję ssącą, która adsorbuje karton, umożliwiając lepszy transport jednowarstwowego kartonu.
7	Obudowa maszyny	Główny nacisk położony jest na dekorację samej maszyny. Do maszyny dodawana jest zewnętrzna osłona ochronna, która jest malowana proszkowo, aby zapewnić estetyczne i trwałe wykończenie, które nie odpryskuje ani nie łuszczy się. Okno obserwacyjne z przodu maszyny wykonane jest z ciemnoniebieskiego panelu akrylowego, który jest nie tylko atrakcyjny wizualnie i elegancki, ale także bardzo wytrzymały i odporny na stłuczenie. Dodatkowo zamontowana jest szyna ślizgowa ze stopu aluminium, która ma błyszczącą powierzchnię i działa cicho, bez żadnych dźwięków.

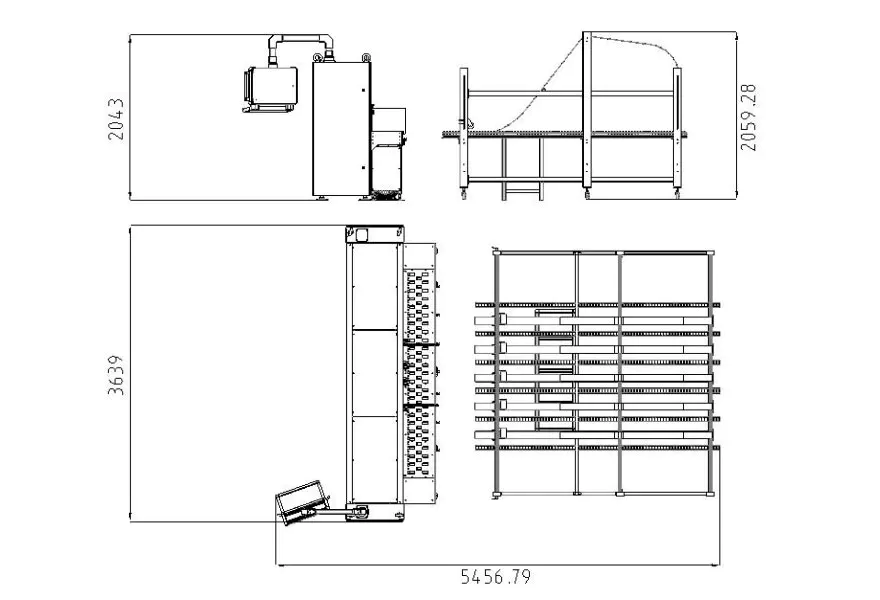

Rysunki w trzech widokach

Wymagania dotyczące materiałów eksploatacyjnych

1.Wymagania dotyczące papieru falistego na stacji podawania

A. Szerokość papieru falistego ciągłego: 400–2350 mm;
B. Wysokość składowania, łącznie z paletą 120 mm: Maksymalnie 1300 mm;
C. Szerokość układania, maksymalnie: 1300 mm; Długość papieru falistego w punkcie rozładunku: Minimum 300 mm;
D. Tolerancja wzdłużna dla cięcia o stałej długości: maksymalnie 0,5%; Tolerancja poprzeczna dla cięcia o stałej długości: maksymalnie ± 2,0 mm;
E. Grubość papieru falistego: 2,5–6 mm, ± 0,2 mm; Maksymalna jakość surowca do 2,30 p.n.e. (wg normy DIN 55468);
F.Jakość tektury jest zgodna z normą DIN 55468;

G. Pojedyncza tektura falista, maksymalna grubość około 4 mm (jakość: 1,10–1,40); Podwójna tektura falista, maksymalna grubość około 6 mm.

2. Rodzaje kartonów

Numer seryjny	Nazwa	Obraz	Kierunek podawania papieru	Minimalny rozmiar
1	Zwykłe pudełko		wzdłużny	Długość: minimum 400mm Szerokość: minimalna 36mm Wysokość: minimalna 225 mm
2	Zwykłe pudełko		wzdłużny	Długość: minimum 400mm Szerokość: minimalna 36mm Wysokość: minimalna 225 mm
3	Pokrywa Nieba i Ziemi		wzdłużny	Długość: minimum 400mm Szerokość: minimalna 225mm Wysokość: minimalna 18mm
4	Środkowe pudełko z pieczęcią		wzdłużny	Długość: minimum 400mm Szerokość: minimalna 450mm Wysokość: minimalna 18mm
5	Środkowe pudełko z pieczęcią		wzdłużny	Długość: minimum 400mm Wysokość: minimalna 450mm Wysokość: minimalna 18mm
6	Skrzynia wieloskrzydłowa		wzdłużny	Długość: minimum 400mm Wysokość: minimalna 225 mm Wysokość: minimalna 18mm
7	Środkowe pudełko z pieczęcią		wzdłużny	Długość: minimum 400mm Wysokość: minimalna 450mm Wysokość: minimalna 18mm
8	Kwadratowy karton		wzdłużny	Długość: minimum 400mm Wysokość: minimalna 18mm
