Automatyczna maszyna do cięcia papieru

Specyfikacje maszyny

Wymiary dł.*szer.*wys.(mm)	Podstawowe specyfikacje	Zasilanie (kW)	Szybkość cięcia (M/min)	Wysokość robocza (mm)
11650*4040*3000	7 noży pionowych + 1 poziomy, sterowanie trzema serwami, z 4 magazynkami	6	0-120	900

Parametry przetwarzania

Min. Długość cięcia L (mm)	Maks. Szerokość cięcia W (mm)	Grubość cięcia papieru falistego H (mm)	Precyzja odstępu ostrzy wzdłużnych (mm)	Wydajność (szt./min)
300	2500	2,5-6,5	±1,5	0-12

Automatyczna Maszyna Do Cięcia Papieru służy do ciągłego przetwarzania papieru falistego o stałej długości w celu produkcji kartonów składanych. Maszyna wykonuje bigowanie zarówno w kierunku poprzecznym, jak i kierunkach wzdłużnych, cięciu przerywanym i cięciu na papierze falistym. Cięcie o stałej długości pozwala zarówno na produkcję masową, jak i produkcję zindywidualizowaną. Maszynę można stosowana jako samodzielna jednostka lub jako początkowa część linii pakującej.

NIE.	Przedmiot	Cechy	Model

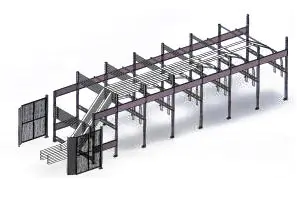

1	Stojak do przechowywania papieru	Regał do przechowywania papieru wykonany jest z wygiętych w odpowiednim kształcie blach stalowych mytych kwasem. Charakteryzuje się prostą konstrukcją, niezawodnym montażem i wykończeniem cynkowanym na zimno, co nadaje mu atrakcyjny wygląd i doskonałą odporność na rdzę. Standardowa konfiguracja obejmuje cztery półki na papier.

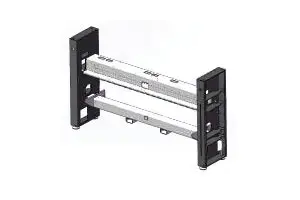

2	Struktura ramy	Rama wykonana jest w procesie precyzyjnej obróbki po zespawaniu prostokątnych rur stalowych i blach stalowych. Zapewnia wysoką dokładność montażu i precyzję działania, gwarantując długą żywotność i doskonałą stabilność sprzętu.
3	Mechanizm napędowy	Rolka dociskowa wykonana jest z materiału PU, który ma jasną i atrakcyjną powierzchnię o wysokim tarciu. To skutecznie zwiększa niezawodność transportu tektury. Tymczasem bęben trakcyjny jest importowany z Niemiec i jest bardzo trwały.

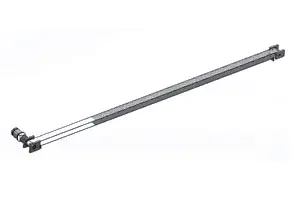

4	Struktura przekrojowa	Moc zapewnia bardzo precyzyjny serwomotor w połączeniu z reduktorem i synchronicznym mechanizmem kołowym, który pozwala na szybkie i precyzyjne pozycjonowanie, zapewniając tym samym dokładność cięcia kartonu;
5	Zespół cięcia wzdłużnego	Mechanizm ten składa się głównie z siedmiu zestawów uchwytów noży. Serwo poprzecznego paska noży napędza pozycjonowanie noża wzdłużnego, co może spełnić wymagania wydajnej pracy, zapewniając jednocześnie trwałość.

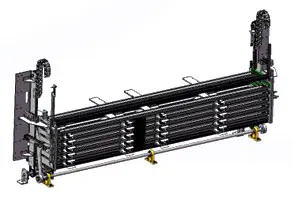

6	Regulowane urządzenie do przechowywania	Końcowe ramy główne są obrabiane CNC, aby zapewnić równoległość po obu stronach. Do podnoszenia w pionie stosuje się łańcuchy o dużej wytrzymałości, aby zapewnić bezpieczeństwo i niezawodność oraz zapobiegać przeskakiwaniu łańcucha. Aby zwiększyć precyzję i wydajność działania, stosujemy precyzyjne reduktory przekładni stożkowej wyposażone w precyzyjne serwomotory. Aby poprawić stopień wykorzystania papieru, mechanizm ten zaprojektowano z czterema przegródkami na papier.
7	Obudowa maszyny	Główny nacisk położony jest na dekorację samej maszyny. Do maszyny dodano zewnętrzną osłonę ochronną, która jest malowana proszkowo, aby zapewnić estetyczne i trwałe wykończenie, które nie odpryskuje ani nie łuszczy się. Okienko obserwacyjne z przodu maszyny wykonane jest z ciemnoniebieskiego panelu akrylowego, który jest nie tylko atrakcyjny wizualnie i elegancki, ale także bardzo sprężysty i odporny na stłuczenie. Dodatkowo zainstalowana jest szyna ślizgowa ze stopu aluminium, która ma błyszczącą powierzchnię i działa cicho, bez żadnego hałasu.

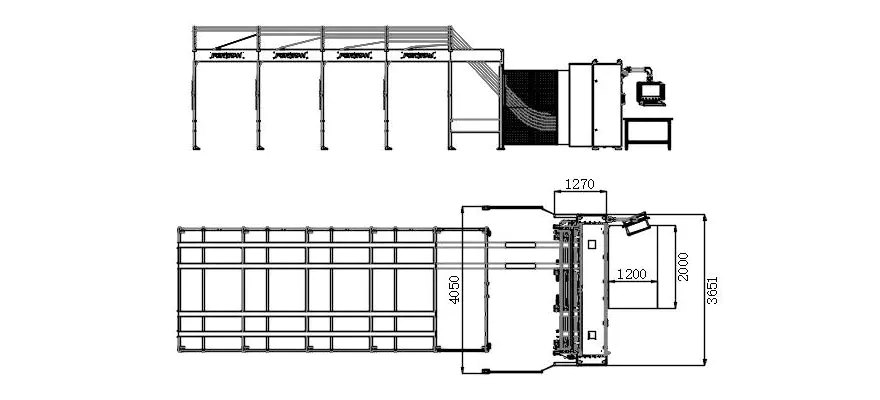

Rysunki w trzech widokach

Wymagania dotyczące materiałów eksploatacyjnych

1.Wymagania dotyczące papieru falistego na stacji podawania

A. Szerokość papieru falistego ciągłego: 400–2350 mm;
B. Całkowita szerokość tektury falistej zaciśniętej obok siebie: Maksymalnie 2550 mm;
C.Wysokość składowania, w tym paleta 120 mm: Maksymalnie 1300 mm;
D. Szerokość układania, maksymalnie: 1300 mm; Długość papieru falistego w punkcie rozładunku: Minimum 300 mm;
E. Tolerancja wzdłużna dla cięcia o stałej długości: maksymalnie 0,5%; Tolerancja poprzeczna dla cięcia o stałej długości: maksymalnie ± 2,0 mm;
F. Grubość papieru falistego: 2,5–6 mm, ± 0,2 mm; Maksymalna jakość surowca do 2,30 p.n.e. (wg normy DIN 55468);
G.Jakość tektury jest zgodna z normą DIN 55468;
H.Tektura pojedyncza,maksymalna grubość około 4 mm (jakość: 1,10–1,40);Tektura podwójna,maksymalna grubość około 6 mm.

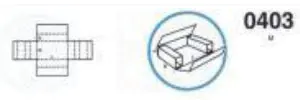

2. Rodzaje kartonów

Numer seryjny	Nazwa	Obraz	Kierunek podawania papieru	Minimalny rozmiar

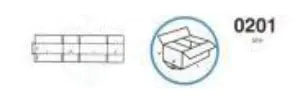

1	Zwykłe pudełko		wzdłużny	Długość: minimum 400mm Szerokość: minimalna 36mm Wysokość: minimalna 225 mm
2	Zwykłe pudełko		wzdłużny	Długość: minimum 400mm Szerokość: minimalna 36mm Wysokość: minimalna 225 mm

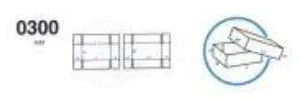

3	Pokrywa Nieba i Ziemi		wzdłużny	Długość: minimum 400mm Szerokość: minimalna 225mm Wysokość: minimalna 18mm

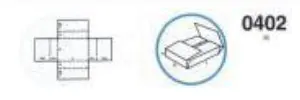

4	Środkowe pudełko z pieczęcią		wzdłużny	Długość: minimum 400mm Szerokość: minimalna 450mm Wysokość: minimalna 18mm
5	Środkowe pudełko z pieczęcią		wzdłużny	Długość: minimum 400mm Wysokość: minimalna 450mm Wysokość: minimalna 18mm

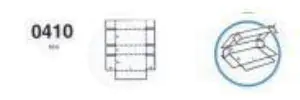

6	Skrzynia wieloskrzydłowa		wzdłużny	Długość: minimum 400mm Wysokość: minimalna 225 mm Wysokość: minimalna 18mm

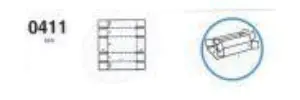

7	Środkowe pudełko z pieczęcią		wzdłużny	Długość: minimum 400mm Wysokość: minimalna 450mm Wysokość: minimalna 18mm

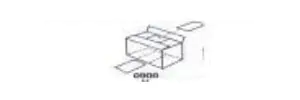

8	Kwadratowy karton		wzdłużny	Długość: minimum 400mm Wysokość: minimalna 18mm
