Automatyczna maszyna do cięcia papieru o dużej prędkości

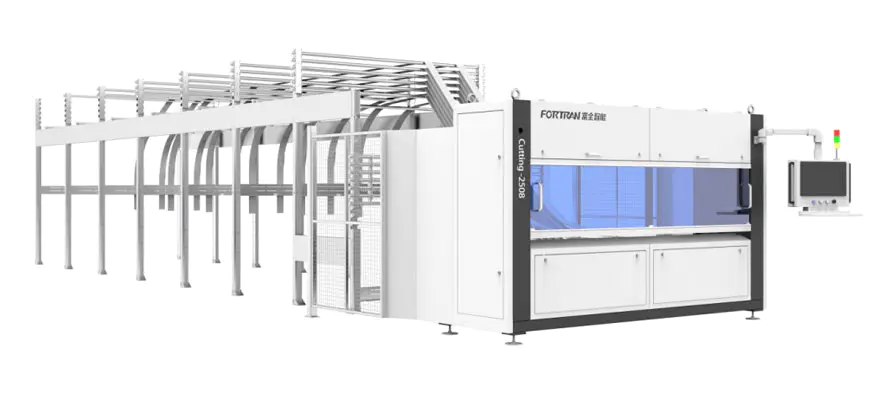

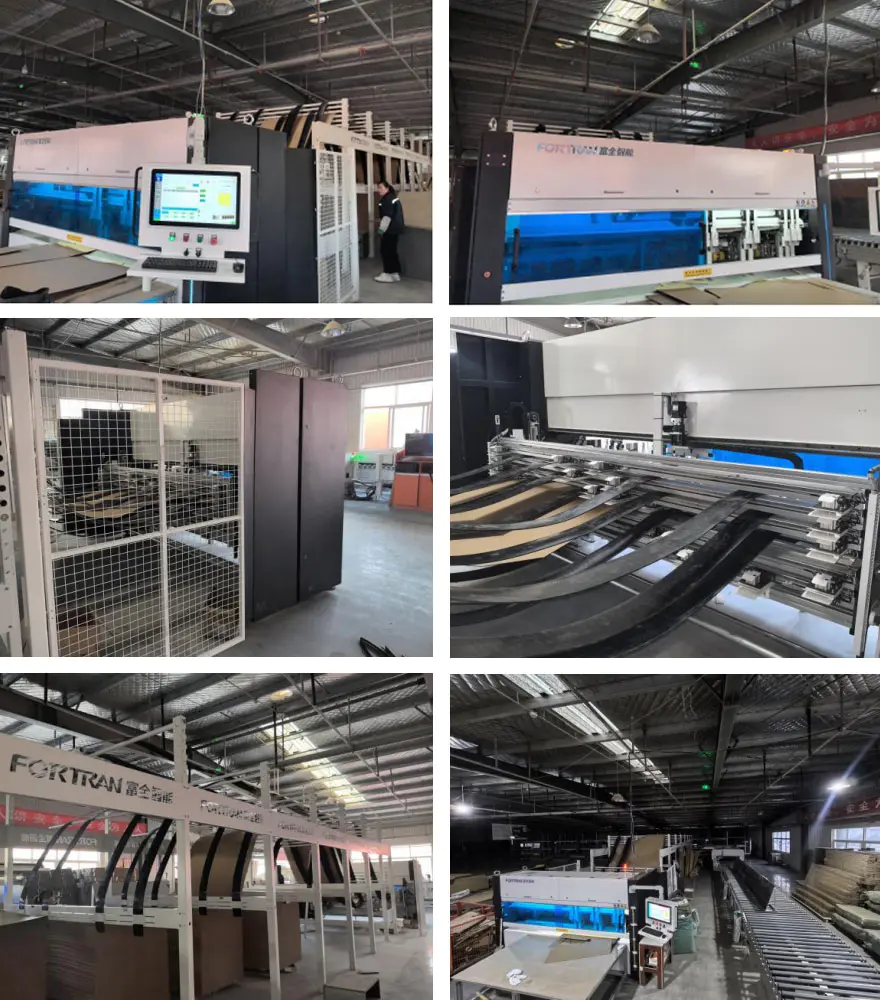

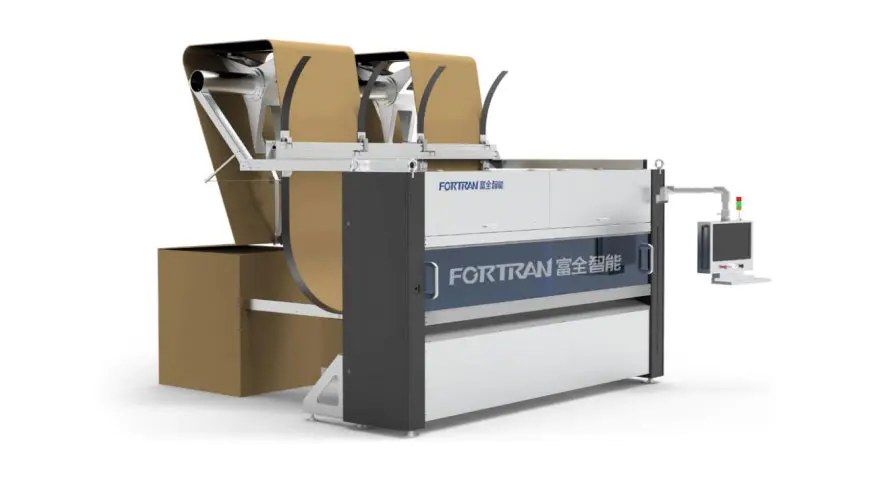

Obraz maszyny

Specyfikacje maszyny

Wymiary dł.*szer.*wys.(mm)	Podstawowe specyfikacje	Zasilanie (kW)	Szybkość cięcia (M/min)	Wysokość robocza (mm)
14750*4040*3000	11 noży pionowych + 1 poziomych, sterowanie full-servo, z 6 magazynkami	5.8	0-120	850

Parametry przetwarzania

Min. Długość cięcia L (mm)	Maks. Szerokość cięcia W (mm)	Grubość cięcia papieru falistego H (mm)	Precyzja odstępu ostrzy wzdłużnych (mm)	Wydajność (szt./min)
300	2550	2-7	±1,5	0-12

Ogólny opis funkcji

Automatyczna maszyna do szybkiego cięcia papieru służy do ciągłego przetwarzania papieru falistego i pojedynczych arkuszy o stałej długości w celu produkcji składanych kartonów. Maszyna wykonuje bigowanie zarówno w kierunki poprzeczne i wzdłużne, cięcie przerywane i obróbka cięcia na papierze falistym. Cięcie o stałej długości pozwala zarówno na produkcję masową, jak i na zamówienie produkcji. Maszyna może pracować jako samodzielna jednostka lub jako początkowa część linii pakującej.

NIE.	Przedmiot	Cechy
1	Stojak do przechowywania papieru	Regał do przechowywania papieru wykonany jest z blach stalowych przemytych kwasem i poddany obróbce zginanie. Charakteryzuje się prostą konstrukcją, niezawodną konstrukcją i jest poddawany obróbce zimnem cynkowanie, co zapewnia atrakcyjny wygląd i doskonałą odporność na rdzę. Standardowa konfiguracja obejmuje 6 przegródek na papier, które można dostosowane do różnych potrzeb klientów, oferując wysoką elastyczność i wytrzymałość zdolność adaptacji.
2	Struktura ramy	Rama wykonana jest w procesie precyzyjnej obróbki po spawaniu stali prostokątnej rury i płyty stalowe. Zapewnia wysoką dokładność montażu i precyzję działania, gwarantując długą żywotność i doskonałą stabilność sprzętu.

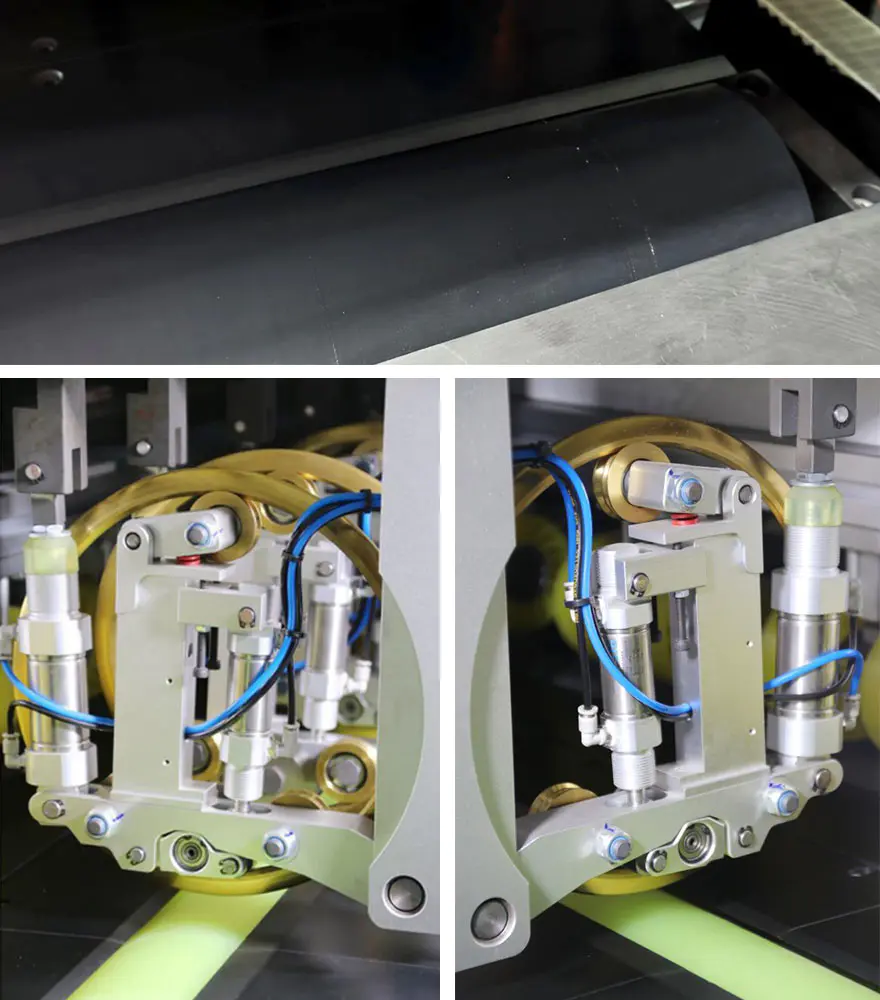

3	Mechanizm napędowy	Rolka dociskowa wykonana jest z materiału PU, który ma jasną i atrakcyjną powierzchnię z dużym tarciem. To skutecznie zwiększa niezawodność transportu tektury. Tymczasem bęben trakcyjny jest importowany z Niemiec i jest bardzo trwały.
4	Struktura przekrojowa	Moc zapewnia bardzo precyzyjny serwomotor połączony z reduktorem oraz synchroniczny mechanizm koła, który osiąga wysokie
5	Zespół cięcia wzdłużnego	Mechanizm ten składa się głównie z 7 zestawów uchwytów na noże. Konfiguracja noża 7+1 pozwala na uniwersalne wycinanie pudełek typu 410 i 411. Zaprojektowane jest tak, aby spełniać wymagania m.in wymagania dotyczące wysokiej wydajności działania przy jednoczesnym zapewnieniu trwałości;

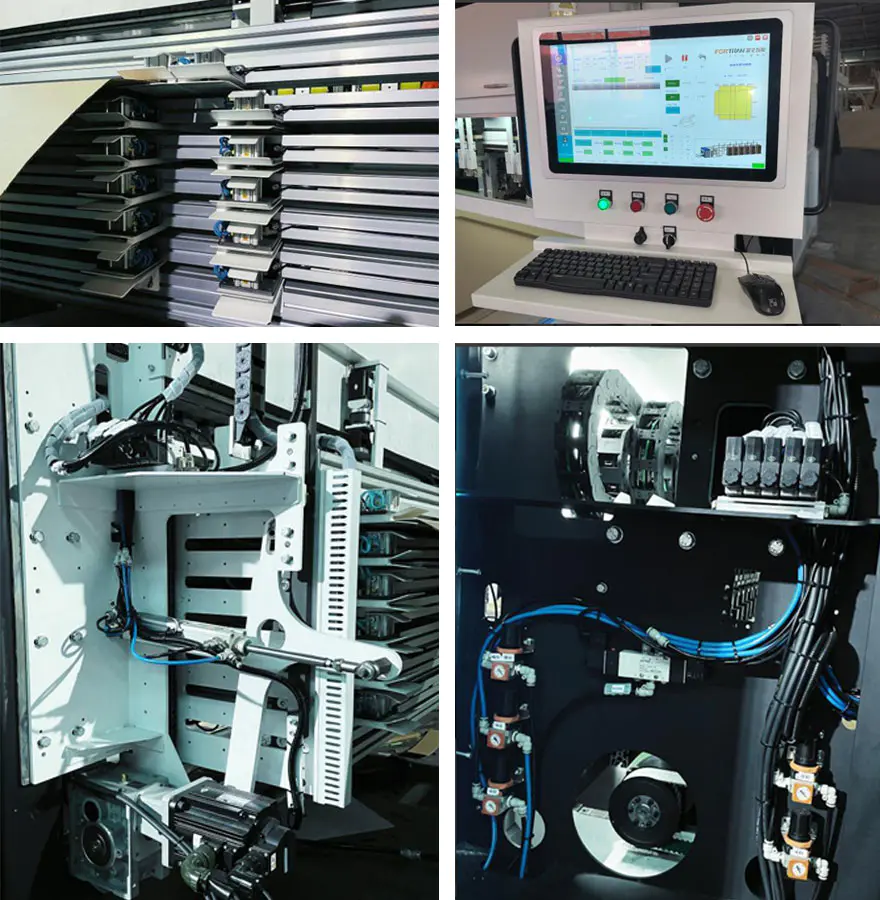

6	Regulowane urządzenie do przechowywania	Oba końce płyty głównej poprzez obróbkę CNC zapewnić równoległe boki, zastosowanie wysokiej wytrzymałości łańcuch w górę i w dół, aby zapewnić bezpieczeństwo i niezawodność nie pomija zębów, aby poprawić dokładność i efektywność działania, stosujemy dużą precyzję reduktor przekładni stożkowej wyposażony w wysoką precyzję silnik serwisowy; W celu poprawy wskaźnika wykorzystania papieru, ustalamy tę instytucję jako 6 bibliotek papierowych, które można zwiększać lub zmniejszać w zależności od różne potrzeby klientów, wygodne i szybkie oraz silna zdolność adaptacji;

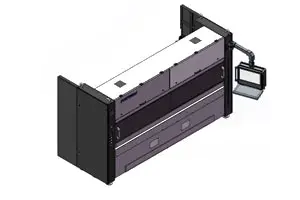

7	Obudowa maszyny	Podstawową funkcją jest ozdabianie maszyny się. Dodano zewnętrzną osłonę ochronną maszynę. Pokrywa jest pokryta tworzywem sztucznym natryskiwanie, co czyni całość estetyczną przyjemne, delikatne i odporne na farbę odpryski.Okno obserwacyjne z przodu maszyny wykonana jest z blachy akrylowej, która nadaje mu atrakcyjny i elegancki wygląd, jak a także wysoką wytrzymałość i odporność na roztrzaskanie.

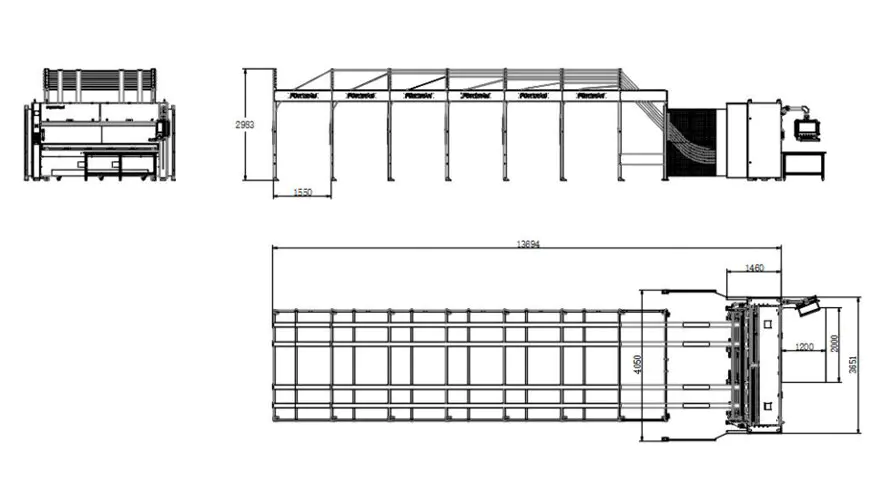

Rysunki w trzech widokach

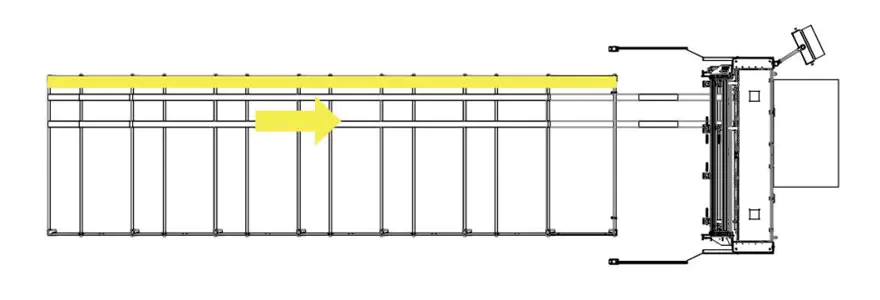

Schematyczny diagram trybu procesu produkcyjnego

Wymagania dotyczące materiałów eksploatacyjnych

1.Wymagania dotyczące papieru falistego na stacji podawania

A. Szerokość papieru falistego ciągłego: 400–2550 mm;
B. Całkowita szerokość tektury falistej zaciśniętej obok siebie: Maksymalnie 2550 mm;
C.Wysokość składowania, w tym paleta 120 mm: Maksymalnie 1300 mm;
D. Szerokość układania, maksymalnie: 1300 mm; Długość papieru falistego w punkcie rozładunku: Minimum 300 mm;
E. Tolerancja wzdłużna dla cięcia o stałej długości: maksymalnie 0,5%; Tolerancja poprzeczna dla cięcia o stałej długości: maksymalnie ± 2,0 mm;
F. Grubość papieru falistego: 2-7 mm, ± 0,2 mm; Maksymalna jakość surowca do 2,30 p.n.e. (zgodnie z normą DIN 55468);
G.Jakość tektury jest zgodna z normą DIN 55468;
H.Tektura pojedyncza,maksymalna grubość około 4 mm (jakość: 1,10–1,40);Tektura podwójna,maksymalna grubość około 7 mm.

2. Rodzaje kartonów

Numer seryjny	Nazwa	Obraz	Kierunek podawania papieru	Minimalny rozmiar
1	Zwykłe pudełko		wzdłużny	Długość: minimum 400mm Szerokość: minimalna 36mm Wysokość: minimalna 225 mm
2	Zwykłe pudełko		wzdłużny	Długość: minimum 400mm Szerokość: minimalna 36mm Wysokość: minimalna 225 mm
3	Pokrywa Nieba i Ziemi		wzdłużny	Długość: minimum 400mm Szerokość: minimalna 225mm Wysokość: minimalna 18mm
4	Środkowe pudełko z pieczęcią		wzdłużny	Długość: minimum 400mm Szerokość: minimalna 450mm Wysokość: minimalna 18mm
5	Środkowe pudełko z pieczęcią		wzdłużny	Długość: minimum 400mm Wysokość: minimalna 450mm Wysokość: minimalna 18mm
6	Skrzynia wieloskrzydłowa		wzdłużny	Długość: minimum 400mm Wysokość: minimalna 225 mm Wysokość: minimalna 18mm
7	Środkowe pudełko z pieczęcią		wzdłużny	Długość: minimum 400mm Wysokość: minimalna 450mm Wysokość: minimalna 18mm
8	Kwadratowy karton		wzdłużny	Długość: minimum 400mm Wysokość: minimalna 18mm

Lista konfiguracji głównych komponentów

NIE.	Przedmiot	Dane techniczne	Ilość	Znakomity
1	Zespół ostrzy wzdłużnych		7 ZESTAWÓW	Ilość można dostosować do wymagań
2	Poziomy zespół ostrzy		1 ZESTAW
3	Zespół rolek		3 szt
5	Poprzeczny pas synchroniczny		1 szt
6	Pas synchroniczny		2 szt
7	Serwosilnik trakcyjny		2 ZESTAWY
8	Reduktor trakcji		2 ZESTAWY
9	Serwomotor przechowywania regulacji		1 ZESTAW
10	Reduktor przechowywania regulacji		1 ZESTAW
11	Silnik poruszający ostrzem		7 ZESTAWÓW	Ilość można dostosować do wymagań
12	Reduktor ruchu ostrza		7 ZESTAWÓW
13	Komponenty pneumatyczne		1 ZESTAW
14	Elektryczna skrzynka sterownicza	——	——
15	Komponenty elektryczne	Czujniki fotoelektryczne, Kable, Reflektory, Elementy elektryczne	——
16	Kontroler	Sterowniki, oprogramowanie sprzętowe, moduły	——

Lista części zużywalnych i materiałów eksploatacyjnych

1. Lista części do noszenia

NIE.	Przedmiot	Dane techniczne	Sugerowana ilość	Numer U8
1	Tuleja wału podającego	PCM260-02-020-260	6
2	Tuleja wału pchającego	CZJ260-02-010-300	2
3	Bezszwowy zielony cichy pas synchroniczny ze stalowym rdzeniem (Xiet)	75-AT10-6910	1
4	Zawór elektromagnetyczny	SY5120-5GZD-01	2
5	Okrągłe ostrze zębate φ66xφ16x0,8	PCM260-03-010-010	2
6	Zawór elektromagnetyczny	4N330C08B	1
7	Suwak	HGH15CA	2
8	Precyzyjny zawór redukcyjny ciśnienia	SDR20008JN	2
9	Bezszwowy poliuretanowy pas synchroniczny z drutem stalowym - typ cichy	AT10x50xL1290	1
10	Przekaźnik	RXT-F01K D24	1
11	Bezpiecznik	5*20mm 0,1A	5
12	Wyłącznik krańcowy	XCK-N2145P20C	2
13	Przełącznik zbliżeniowy	IME12-06BPSZW2S	2
14	Bezszwowy poliuretanowy pas synchroniczny z drutem stalowym - typ cichy	AT10x50xL920	1

Lista materiałów eksploatacyjnych

1	Wałek gumowy do cięcia papieru B	PCM260-01-020-300	1
2	Okrągłe ostrze zębate φ66xφ16x0,8	PCM260-03-010-010	2
3	Tuleja wału podającego	PCM260-02-020-260	2
4	Tuleja wału pchającego	CZJ260-02-010-300	1
