Automatyczna maszyna do składania pudełek

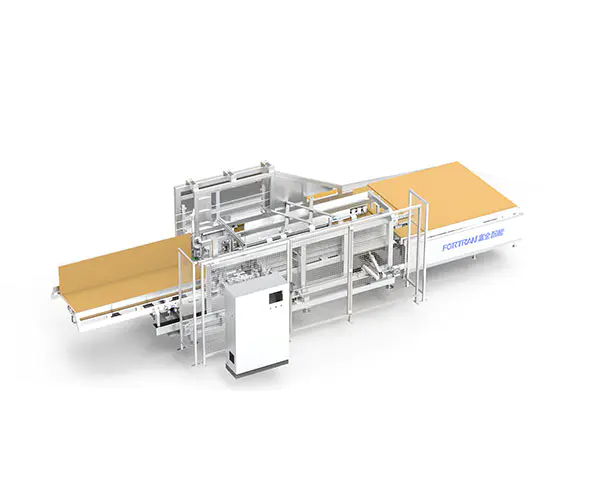

Ogólny obraz maszyny

Parametry sprzętu

Wymiary zewnętrzne dł.*szer.*wys.(mm)	Masa własna sprzętu (kg)	Zasilanie (kW)	Przenoszenie ładunku (kg)	Wysokość robocza (mm)
9760*3550*2500	Około 3700	4,5 kW (bez jednostki klejącej)	50	830±40 (nieokreślony. Zależy od klienta

Zakres przetwarzania

Zakres przetwarzania kartonu L (mm)	Zakres przetwarzania kartonu W (mm)	Zakres przetwarzania kartonu H (mm)	Wydajność składania (razy/min)	Grubość papieru falistego (mm)
400-2800	320-900	40-250	5-7	2,5-6

1 Marka akcesoriów podstawowych: silnik serwo — Inovance; pasek synchroniczny — Gardner; łożysko gniazda — TR; silnik do konwersji częstotliwości — Inovance:
2 Ogólna rura stojaka jest spawana i przetwarzana za pomocą suwnicy, która jest bardzo dokładna, niezawodna i trwała.
3 Mechanizm liniowy maszyny do składania pudełek jest prowadzony przez precyzyjną szynę prowadzącą liniową, która jest wysoce niezawodna i trwała.
4 Papier transmisyjny z przyssawką wykorzystuje precyzyjny serwomotor, który jest łatwy do kontrolowania i może poprawić dokładność sprzętu;

5 Maszyna może być używana samodzielnie lub w połączeniu z niestandardową linią pakującą. Sposób użycia jest zmienny i elastyczny

1 Zastosowania

A. Ta automatyczna maszyna do składania pudełek jest używana w kartonach do pudełek;
B. Urządzenie to służy do wykonywania pudełek z kartonów model M/A-0410;
C. Najpierw porównaj karton, naciśnij odpowiedni rozmiar wejściowy i rozpocznij, a następnie wprowadź sprzęt, aby automatycznie utworzyć pudełko;

2 Przegląd zasady działania

Cały zestaw wyposażenia jest podzielony na pięć części: mechanizm platformy karmienia, mechanizm ramy głównej, mechanizm składania na stałe na bok, mechanizm składania na bok mobilny i przekładnia środkowa mechanizm:

A. Podczas pracy dane wejściowe na ekranie operacyjnym odpowiadają rozmiarowi składanego pudełka; po zakończeniu pozycjonowania, po wyrównaniu powłoki papieru z przednim punktem odniesienia i bocznym punktem odniesienia w kierunku dodatnim, naciśnij zielony przycisk start, aby automatycznie uruchomić przyssawkę, która wchłonie warstwę papieru do wejścia sekcji maszyny do składania pudełek;

B. Przyssawka wsuwa papierową warstwę w składaną część, a stała krawędź i ruchoma długa krawędź odpowiadają wejściu złożonej krawędzi, a następnie automatycznie natryskuje klej w określonej pozycji natryskiwania kleju, a przednia końcowa pozycja składania jest kompletowana jeden po drugim;

C. Gdy pudełko składane z przodu osiągnie wyznaczone położenie, po zwiększeniu nacisku cylindra w dół, przyssawka natychmiast opada i powraca do pozycji wyjściowej, a przyssawka tylna jest przymocowana do tylnego końca papieru i czeka na to; po jednoczesnej pracy strony stałej i krawędzi składanej strony ruchomej, grupa odwracania jest resetowana po zakończeniu; Przyssawka z tyłu przesuwa warstwę papieru do przodu do pozycji formowania tylnego pudełka składanego i automatycznie rozpyla klej do wyznaczonej pozycji;

D. Po osiągnięciu przez tylne pudełko składane wyznaczonej pozycji, po dokręceniu docisku cylindra w dół: po jednoczesnej pracy strony stałej i krawędzi składanej strony ruchomej, grupa odwracania jest kompletowana i resetowana: silnik wyładowczy natychmiast wysyła karton formierski na wyjście;

3 Struktura funkcjonalna”

Numer seryjny	Nazwa	Cecha wyróżniająca	Model

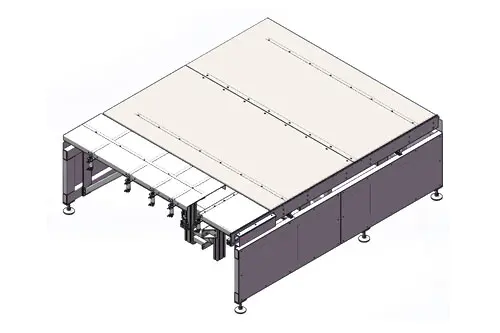

1	Konstrukcja stołu do karmienia	Przedni stół materiałowy jest ustawiony w pozycji płaskiej płyty, a cylinder steruje sworzniem podnoszącym i pozycjonującym; boczny serwosilnik dokładnie lokalizuje pozycję przygotowania podawania skóry papieru;
2	Konstrukcja podstawy stojaka	Podstawa stojaka na komputer mainframe, mobilny mechanizm składania napędu serwomotoru i środkowy mechanizm napędowy są dokładniejsze;

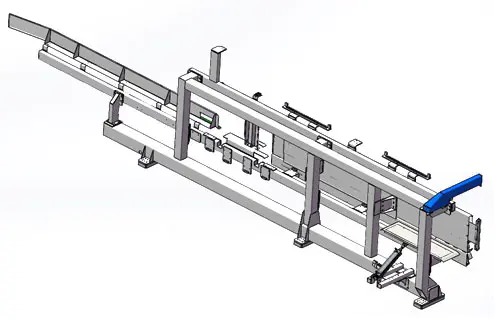

3	Stały zestaw składanych stojaków bocznych	Stała rama składana na bok, składanie cylindra na krótkiej krawędzi, pomocniczy posuw blachy z obu stron; obróbka suwnicy spawalniczej; wysoka dokładność montażu, wysoka dokładność działania, zapewniająca długą żywotność i dobrą stabilność sprzętu;
4	Zestaw składanych stojaków mobilnych	Rama składana z ruchomą stroną, składanie cylindra po dłuższej stronie, pomocnicze podawanie blachy z obu stron; obróbka suwnicowa do spawania stojakowego; wysoka dokładność montażu, wysoka dokładność działania, zapewniająca długą żywotność i dobrą stabilność sprzętu;

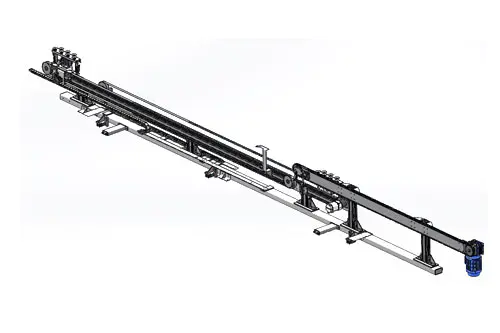

5	Pięć części środkowego mechanizmu napędowego	Napęd serwosterujący, środkowa grupa przyssawek napędza ruch skóry papierowej, silnik wyładowczy napędza łańcuch w celu napędzania wyładowania skóry papierowej;

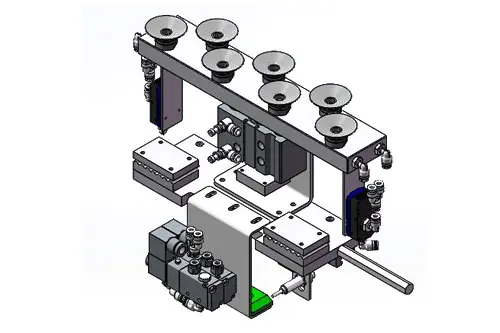

6	Grupa przyssawek średniego poziomu	Pasek serwosilnika napędza ruch, cylinder podnosi się i opuszcza, a podciśnienie przyssawki pochłania przenoszenie skóry papieru, dokładne działanie i pozycjonowanie;

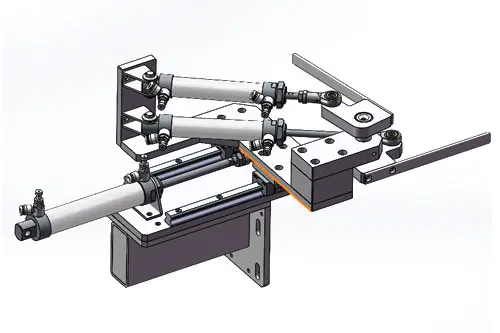

7	Składana grupa rozszerzeń	Rozszerzanie przedniego i tylnego cylindra współpracuje z szyną prowadzącą w celu poruszania się do przodu i do tyłu, a mechanizm wahacza cylindra grupującego realizuje składanie o różnych specyfikacjach i rozmiarach;

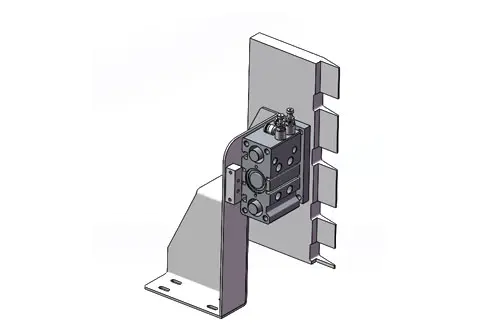

8	Grupa płytek dociskowych	Cylinder rozszerza się przed i po i działa na zgięcie ucha, prostując pudełko pod kątem prostym;
9	Grupa odwracająca się w bok	Odpowiada głównie za dociśnięcie przedniego i tylnego końca kartonu do góry, a cylindryczna przekładnia teleskopowa napędza wahacz, dzięki czemu klej termotopliwy jest mocny i stabilny;

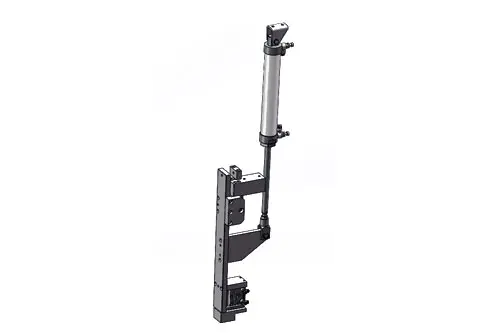

10	Grupa siedzisk nausznych z wahadłowym ramieniem	Rozszerzenie napędu cylindra napędza wahacz. Po ustawieniu wahacza pod kątem prostym cylinder dolnego docisku zaciska warstwę papierową za pomocą pasty termotopliwej z grupy skręcania bocznego, aby była mocna i stabilna;

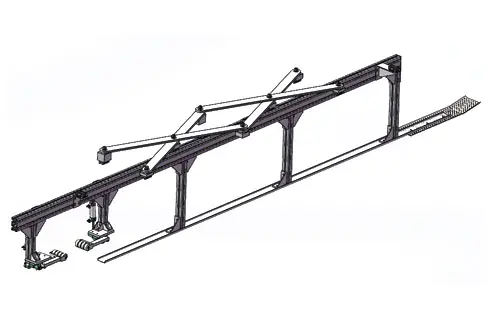

11	Pomocnicza grupa dociskania krawędzi średniego poziomu	Długie ramię wahadłowe współpracuje z szyną prowadzącą, aby uzyskać w pełni automatyczną pozycję środkową na środku kartonu; przedni materiał blokowy pomaga dolnej grupie przyssawek wchłonąć papierową warstwę; tylny koniec jest podzielony na dwie grupy przednich i tylnych cylindrów, aby kontrolować przód i tył wahacza, aby pomóc papierowej krawędzi papieru; aby zapobiec zbyt szerokiej warstwie papieru i powodowaniu problemu niedokładnego formowania.

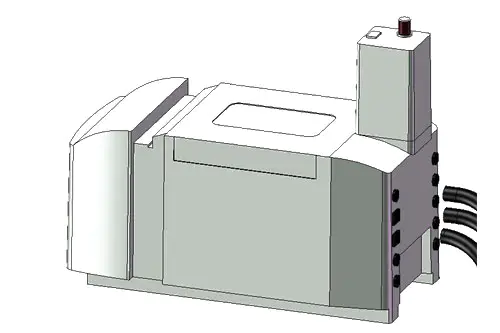

12	System maszyny do klejenia	W systemie maszyn do klejenia używamy kompletnego zestawu importowanych akcesoriów firmy Le Baide, które umożliwiają ciągłe natryskiwanie kleju, kompletne funkcje, proste ustawienie i wygodną obsługę;

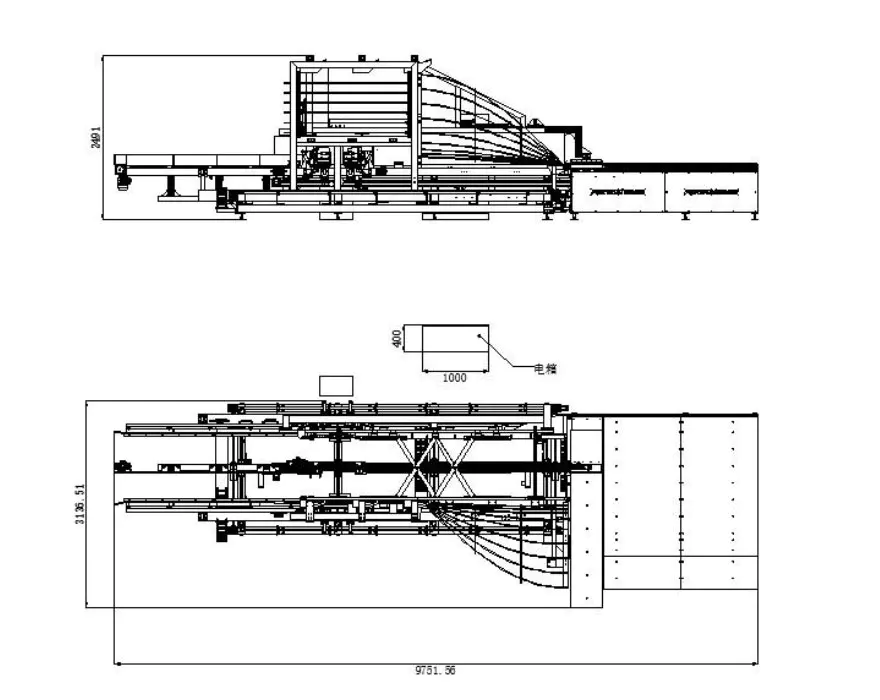

Trzy widoki (nieokreślone, ponieważ rozmiar zmienia się w zależności od parametrów)

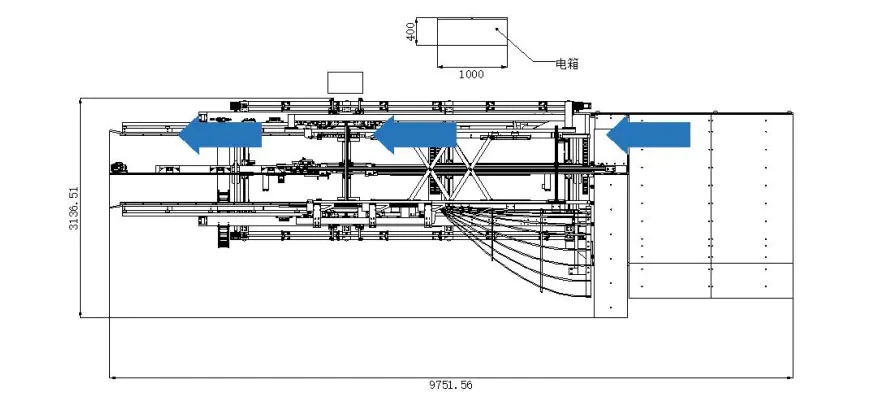

Schemat ideowy trybu procesu produkcyjnego (nieokreślony, ponieważ size zmiany w zależności od parametrów)
